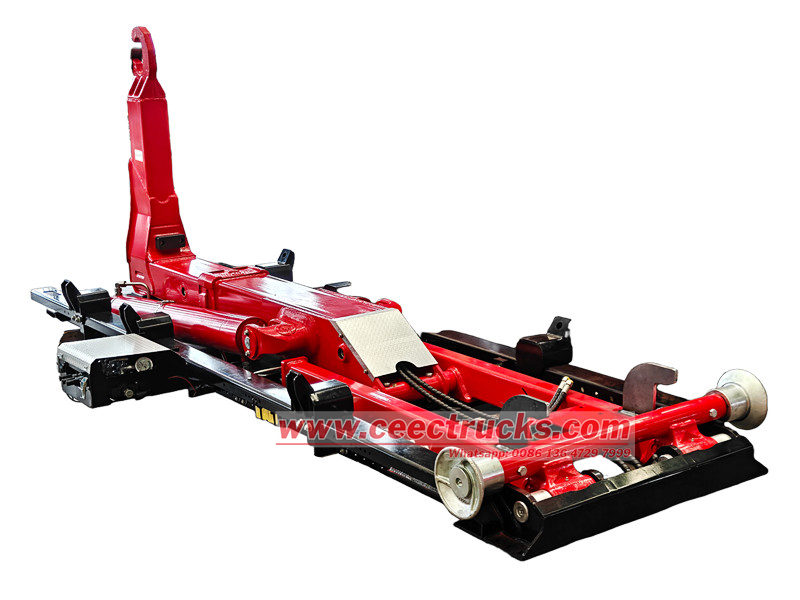

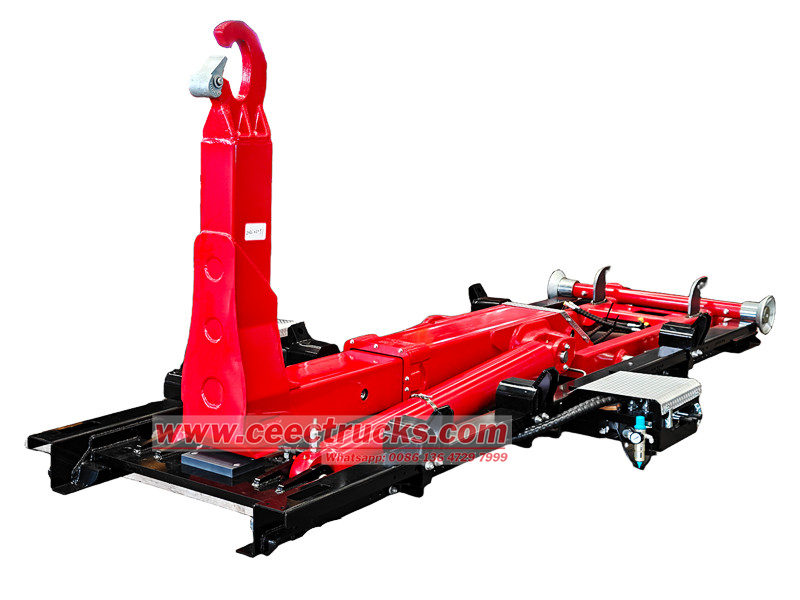

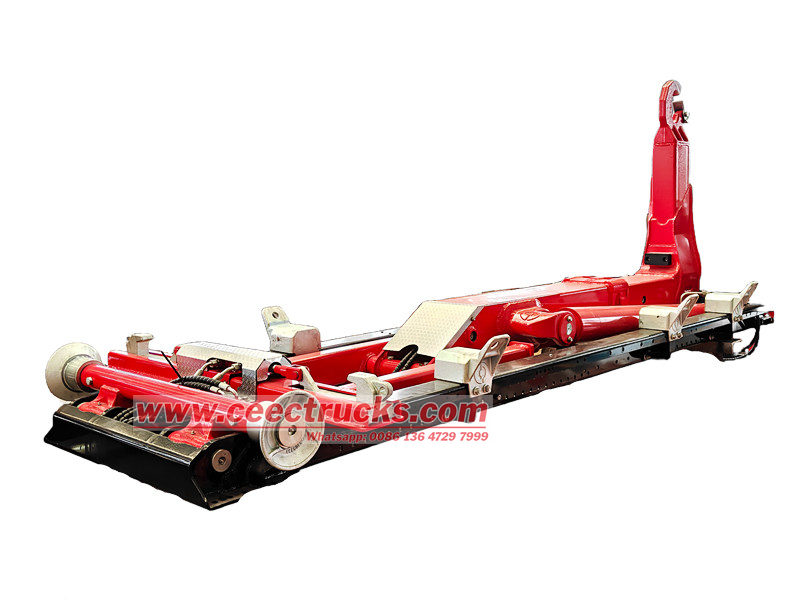

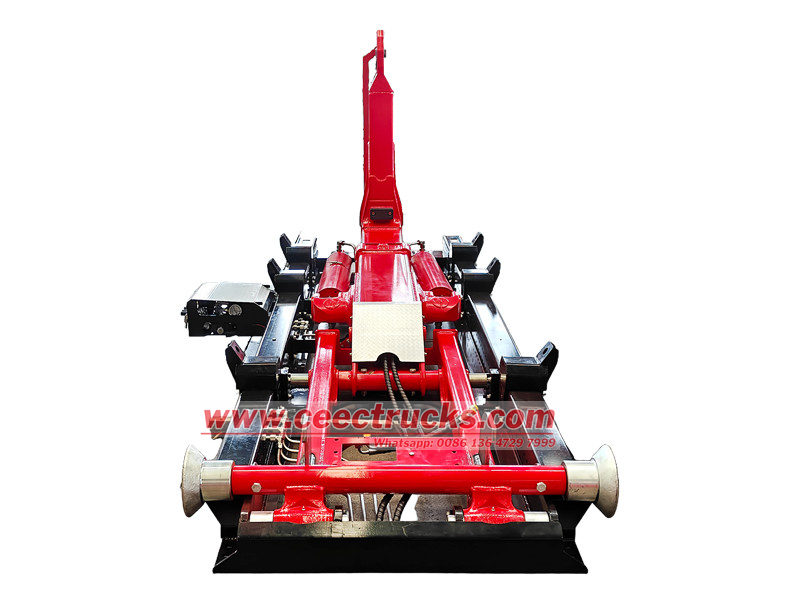

الهيكل العلوي لرافعة خطافية بذراع دوارة سعة 6 أطنان

الهيكل العلوي للرافعة ذات الخطاف بذراع دوارة وزنها 6 أطنان هو وحدة التشغيل الأساسية للمركبة، ويتكون بشكل أساسي من هيكل ذراع الخطاف، ونظام هيدروليكي، وآلية قفل. يمتد هيكل ذراع الخطاف ويدور بمرونة، مما يتيح تثبيت سلة المهملات بدقة. يوفر النظام الهيدروليكي قوة لحركات رفع وخفض وقلب ذراع الخطاف، مما يضمن تشغيلًا سلسًا. تُثبّت آلية القفل سلة المهملات أثناء النقل، وتمنعها من الحركة.

أصل المنتج:
China CEEC
مهلة:
20 Days
القدرة على العمل:
6 ton

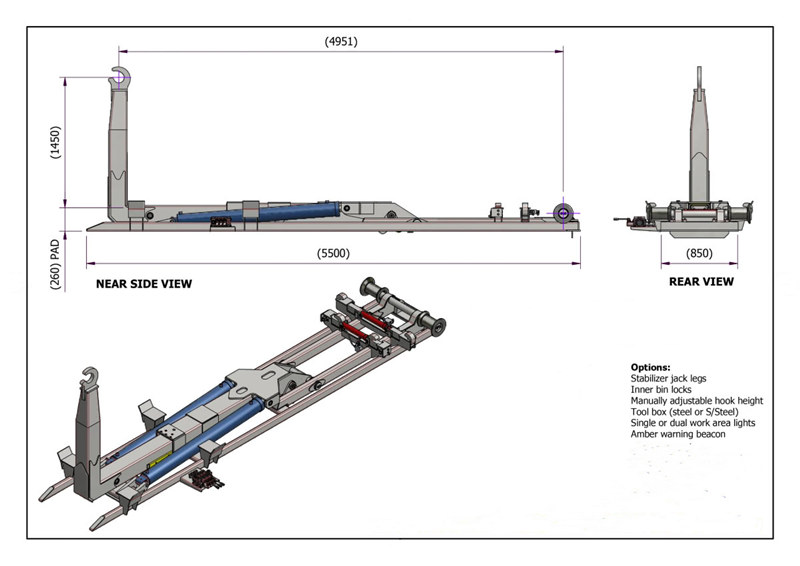

البعد (مم):
4950 x 1200 x 1550
ملاحظات:
Optional 3-20 ton hook arm device

الاستفسار الآن

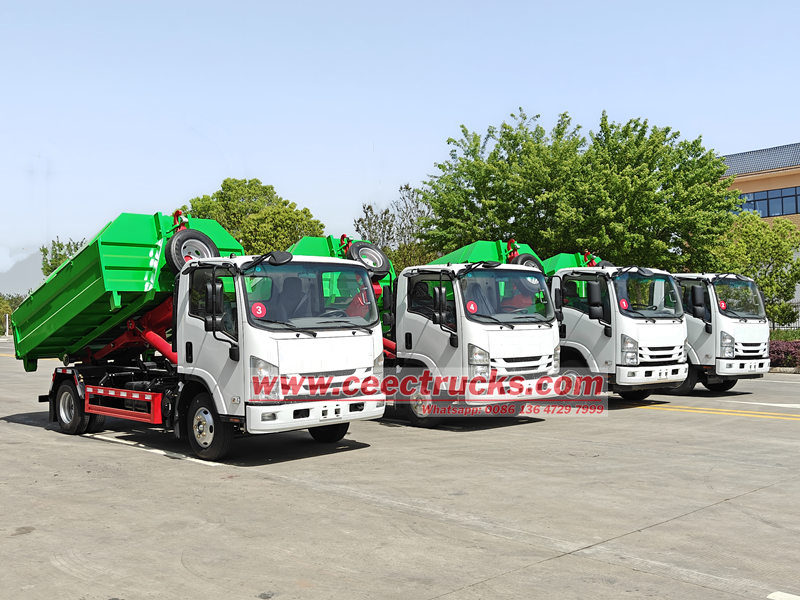

الهيكل العلوي لرافعة خطافية بذراع دوارة بوزن 6 أطنان هو عربة قابلة للفك، تُستخدم بشكل رئيسي في جمع ونقل النفايات في المناطق الحضرية، ومواقع البناء، والنفايات السكنية. يتكون الهيكل العلوي من ذراع خطافية، ونظام هيدروليكي، وآلية قفل، وعربة. تُستخدم الطاقة الهيدروليكية لتحميل العربة وتفريغها. يمكن فصل العربة بسرعة عن الهيكل لسهولة إعادة تدويرها وتحسين كفاءة النقل.

ال الهيكل العلوي لرافعة خطاف لف الذراع يتميز بتصميم مدمج وسهل التشغيل، مع سرعة في التحميل والتفريغ، وسهولة في الصيانة، وقدرة عالية على التكيف. ويُستخدم على نطاق واسع في نقل النفايات الصلبة واستعادة الموارد.

● الصين الأفضل الهيكل العلوي لرافعة خطاف لف الذراع مصنع

● أكثر من 30 عامًا من الخبرة المهنية في التصنيع.

● يتم تصميمها وفقًا لمتطلباتك.

● فريق مبيعات محترف سيساعدك على اختيار الشاحنة المناسبة.

●يمكننا أن نقدم لك خدمة ما بعد البيع الجيدة.

*الهيكل العلوي لرافعة خطافية بذراع دوارة سعة 6 أطنان

طقم هيكل علوي لشاحنة محمل الخطاف *

-----------------------------------------------------------------

مصنع CEEC هي الشركة المصنعة المهنية في مجال الشاحنات،
ضمان جميع المنتجات جديدة وعالية الجودة.

» 1. تعريف المنتج ومقدمة عنه:

الشركة المصنعة: شركة سي إي إي سي لصناعة الشاحنات المحدودة.

مميزات المنتج

● كفاءة: يمكن تحميل العربات وتفريغها بسرعة، مما يحسن كفاءة نقل النفايات.

● المرونة: يمكن فصل العربات وإعادة استخدامها، والتكيف مع السيناريوهات المختلفة.

● مصداقية: النظام الهيدروليكي مستقر والهيكل قوي ومتين.

● راحة: التشغيل البسيط والصيانة السهلة توفر تكاليف العمالة.

هيكل علوي لرافعة خطافية بذراع 6 أطنان (يُسمى أيضًا طقم جسم الجزء العلوي لشاحنة محمل الخطاف ، جسم شاحنة القمامة ذات الذراع الخطاف ، الهيكل العلوي لشاحنة القمامة ذات الذراع ، طقم جسم الجزء العلوي لشاحنة القمامة ذات الخطاف ، طقم شاحنة القمامة ذات الرفع الخطافي ، إلخ.) يتم استخدامه بشكل أساسي لجمع ونقل وتفريغ نفايات الصرف الصحي الحضرية والمجتمعية ومواقع البناء، مما يحقق فصل العربة والشاسيه، وتحسين كفاءة النقل، وهو مناسب للاستخدام في سيناريوهات متعددة.

مبدأ نقل الطاقة والتشغيل: يستخدم الهيكل العلوي لرافعة خطاف الرفع محرك المركبة كمصدر للطاقة، حيث ينقل الطاقة إلى مضخة هيدروليكية عبر مأخذ الطاقة. تُحوّل المضخة الهيدروليكية الطاقة الميكانيكية إلى طاقة هيدروليكية، مُولّدةً زيتًا عالي الضغط.

يُنقل هذا الزيت عالي الضغط عبر خطوط هيدروليكية إلى الأسطوانات الهيدروليكية، مما يُحرك حركات تمديد ذراع الخطاف ودورانه ورفعه وخفضه، مع التحكم في فتح وإغلاق آلية القفل لربط سلة النفايات ورفعها وتثبيتها. ويتحكم النظام الهيدروليكي في العملية بأكملها بدقة، مما يضمن حركة سلسة ومستمرة.

تعمل دورة التشغيل على النحو التالي: أثناء التحميل، يتشابك ذراع الخطاف مع الخطاف الأمامي لحاوية النفايات، ويسحب النظام الهيدروليكي الحاوية بسلاسة إلى الإطار ويثبتها. أثناء التفريغ، يدفع ذراع الخطاف الحاوية ببطء بعيدًا عن الإطار، فاصلًا إياها عن الهيكل لتسهيل إعادة تدويرها.

أثناء التفريغ، يرفع نظام ذراع الخطاف، مع وظيفة الرفع الهيدروليكي، الطرف الخلفي للحاوية، مما يُنشئ زاوية إمالة معينة، مما يسمح للجاذبية بتفريغ النفايات تلقائيًا. هذه العملية الآمنة والموثوقة وسهلة التشغيل تُغني عن التلامس اليدوي مع النفايات، مما يُحسّن كفاءة التشغيل والأداء البيئي بشكل فعال.

» 2. معلمة المنتج لـ الهيكل العلوي لرافعة خطافية بذراع دوارة سعة 6 أطنان :

البنية الفوقية	قدرة الجسم	6 حاوية قابلة للفصل بسعة طن
	نموذج الخطاف	نموذج تلسكوبي عالي التحمل
	نموذج التحميل	جهاز رفع الخطاف، نوع منزلق
	مادة الحاوية	الفولاذ المقاوم للتآكل
	النظام الهيدروليكي	أسطوانات وصمامات مطابقة من أفضل العلامات التجارية الصينية

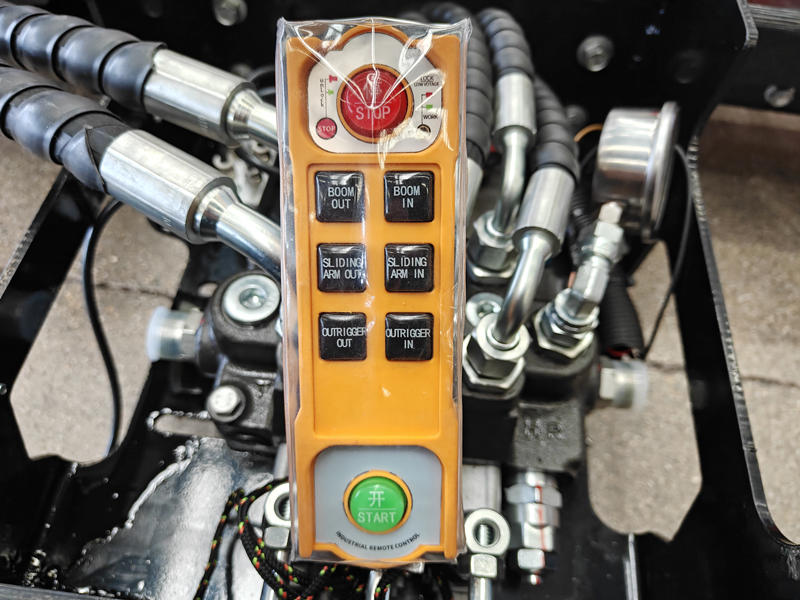

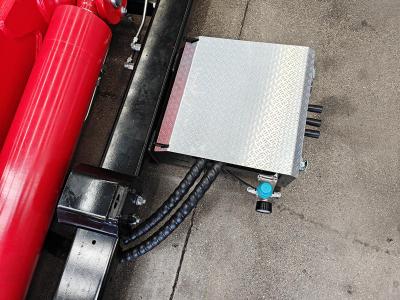

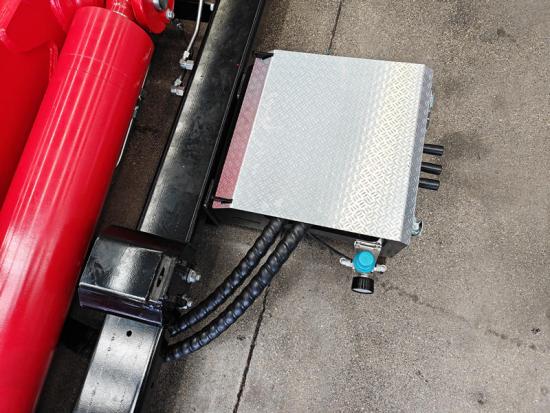

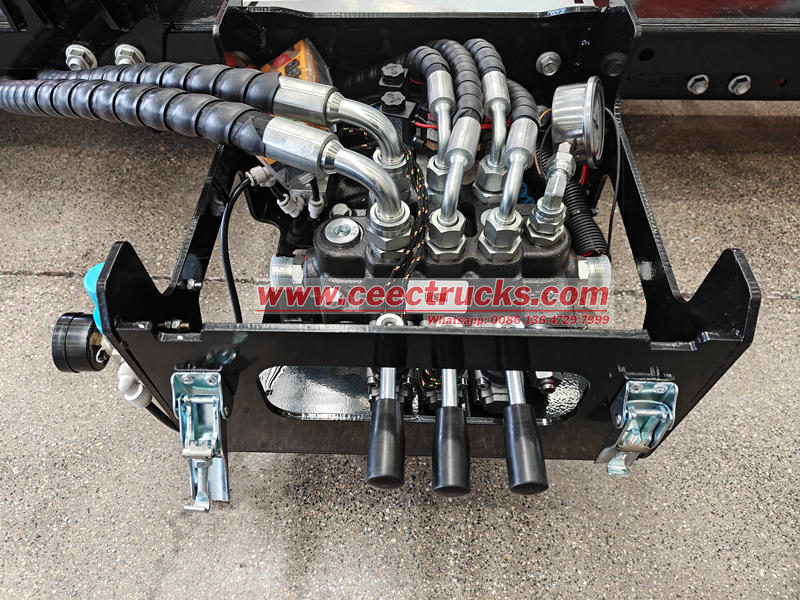

	صندوق التحكم	1. صندوق التحكم الكهربائي في الكابينة 2. صمام التحكم الهيدروليكي في الخلف
	زاوية التفريغ الذاتي	≥45 درجة
	وقت التفريغ	≤45 ثانية
	وقت الرفع	≤45 ثانية
	تلوين	طبقتين تمهيديتين، وطبقة طلاء نهائية واحدة
	اللون والشعار	حسب الرغبة
	جميع الملحقات القياسية: أضواء التحذير، إنذار الموسيقى، مجموعة الأدوات الأساسية، الدليل باللغة الإنجليزية...
خياري	1. يمكن تجهيز السيارة بجهاز إنذار خلفي وكاميرا. 2. يمكن أن يكون صندوق التحكم عن بعد اختياريًا. 3. يمكن أن تكون حاوية القمامة مصنوعة من الفولاذ المقاوم للصدأ

» Ⅲ. تفاصيل المنتج والمزايا:

مجموعة الجسم العلوي لشاحنة تحميل الخطاف هي عبارة عن معدات نقل قابلة للفصل تستخدم على نطاق واسع، وتستخدم بشكل أساسي في جمع القمامة ونقلها في الصرف الصحي الحضري والمناطق المجتمعية ومواقع البناء ومواقع معالجة النفايات الصلبة المختلفة.

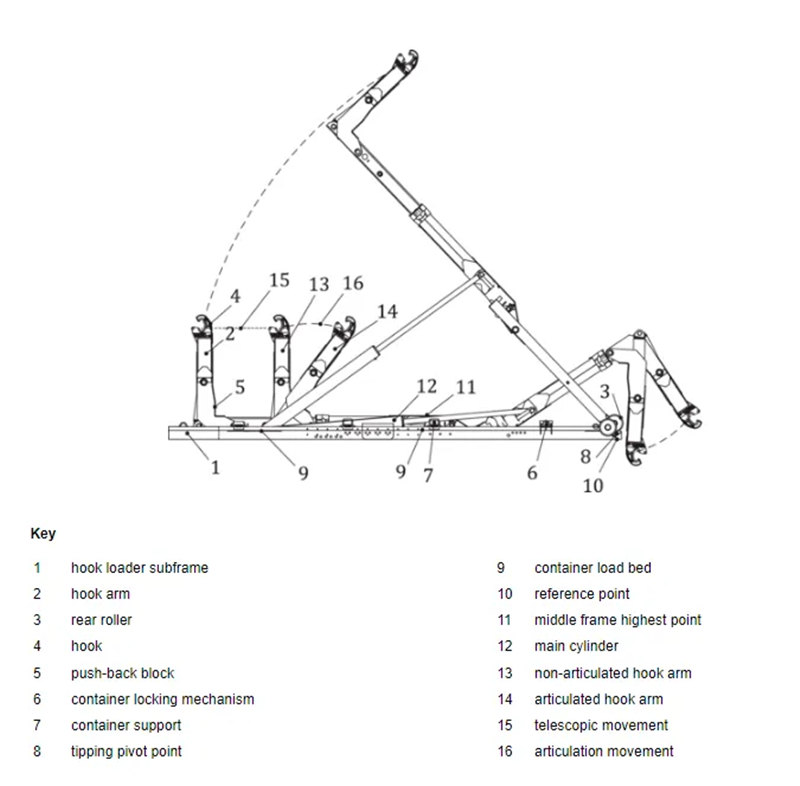

1.الهيكل والوظيفة:

● يستخدم الهيكل العلوي لرافعة خطاف الذراع ذراع خطاف مرتبط وتصميم أسطوانة هيدروليكية، مما يؤدي إلى تشغيل العملية بأكملها من التثبيت والرفع والتفريغ ووضع العربة هيدروليكيًا.

● تصميم العربة موحد، مما يسمح بتخصيص السعة والمواد. تتميز العربة بعزل ممتاز ومتانة عالية، مما يمنع تسرب النفايات بفعالية، ويضمن عملية نقل نظيفة وصديقة للبيئة.

2. التشغيل والأداء:

● يتميز نظام ذراع الخطاف بسهولة التشغيل، مما يسمح للسائق بتحميل وتفريغ وإخراج النفايات بسهولة من خلال أدوات التحكم داخل السيارة، مما يضمن الكفاءة العالية والسلامة.

● يعمل النظام الهيدروليكي بشكل مستقر ويتميز بحماية من الحمل الزائد، مما يضمن التشغيل السلس والموثوق به حتى في ظل الاستخدام عالي الكثافة.

● يمكن استبدال العربات بسرعة، مما يلبي احتياجات التجميع والنقل متعددة النقاط في سيناريوهات مختلفة وتحسين استخدام السيارة.

3. المزايا والتطبيقات:

● يوفر الهيكل العلوي لرافعة خطاف الذراع مزايا مثل سرعة التحميل والتفريغ، وسهولة الصيانة، والقدرة العالية على التكيف. كما يتيح تشغيلها متعدد المقصورات فرز النفايات وإعادة تدويرها، مما يقلل من عدد مرات التفريغ، ويخفض تكاليف التشغيل.

● ويمكن تطبيقه على نطاق واسع في الصرف الصحي الحضري والريفي، والهندسة البلدية، ومعالجة النفايات الصناعية، مما يوفر أساسًا قويًا لتحسين إدارة النفايات الصلبة وكفاءة استخدام الموارد.
