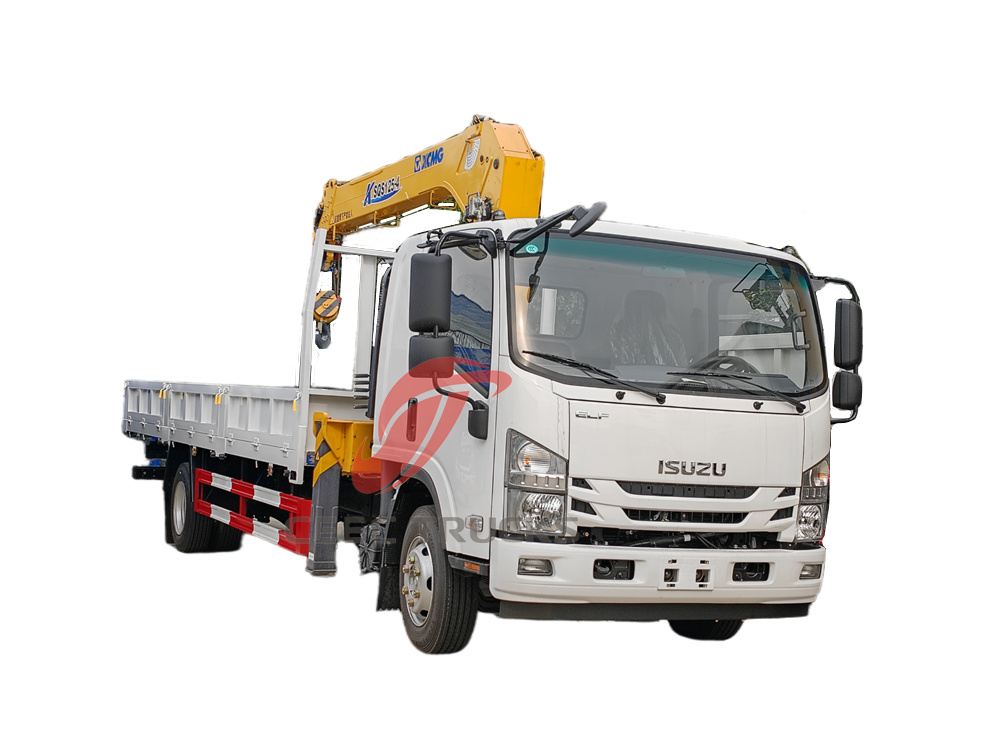

في 23 يونيو 2025، شاحنة بضائع Isuzu NPR مثبتة 5 طن XCMG رافعة انطلقت ببطء من مصنع CEEC، ووصلت الآن إلى ميناء شنغهاي، وسيتم شحنها إلى الفلبين بحرًا. هذه المركبة عبارة عن رافعة شاحنة استبدلتها شركة إنشاءات في الفلبين بأخرى لمشروع إنشائي. بعد تصفح موقعنا الإلكتروني CEEC، أبدى العميل اهتمامًا كبيرًا برافعتنا، وقرر شراء المركبة بعد التواصل معنا.

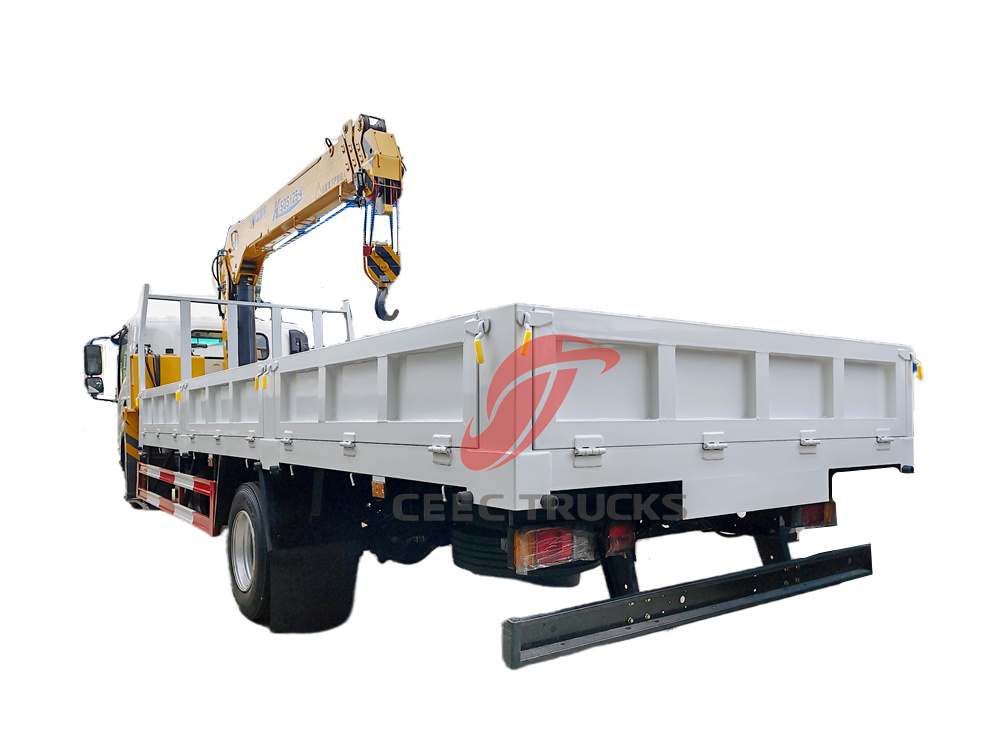

فيما يلي تفاصيل شاحنة الرافعة الرافعة Isuzu NPR 5T:
شاحنة رافعة ذراع Isuzu 700P سعة 5 أطنان هي مركبة هندسية فعّالة تجمع بين وظائف النقل والرفع. تعتمد على تقنية هيكل Isuzu المتطورة، ومجهزة بنظام رافعات XCMG عالي الأداء. وهي مناسبة لمجالات متعددة مثل البناء والخدمات اللوجستية والإدارة البلدية، محققةً التكامل بين "النقل والرفع" وتحسينًا كبيرًا في كفاءة العمل.
الهيكل ونظام الطاقة
• هيكل الهيكل: تم تصميم الشاحنة على أساس هيكل الكابينة أحادي الصف Isuzu 700P، ويبلغ طول قاعدة العجلات 5200 مم، مما يوفر ثباتًا جيدًا أثناء القيادة ويتكيف مع ظروف الطرق المعقدة في الطرق الحضرية ومواقع البناء.
• تكوين الطاقة: مجهزة بمحرك ديزل 4HK1-TCG61 بقوة قصوى تبلغ 190 حصانًا، ومتوافقة مع علبة تروس MLD 6 سرعات، فإن خرج الطاقة قوي وسلس، مع مراعاة الاقتصاد في استهلاك الوقود.
حجم صندوق الشحن

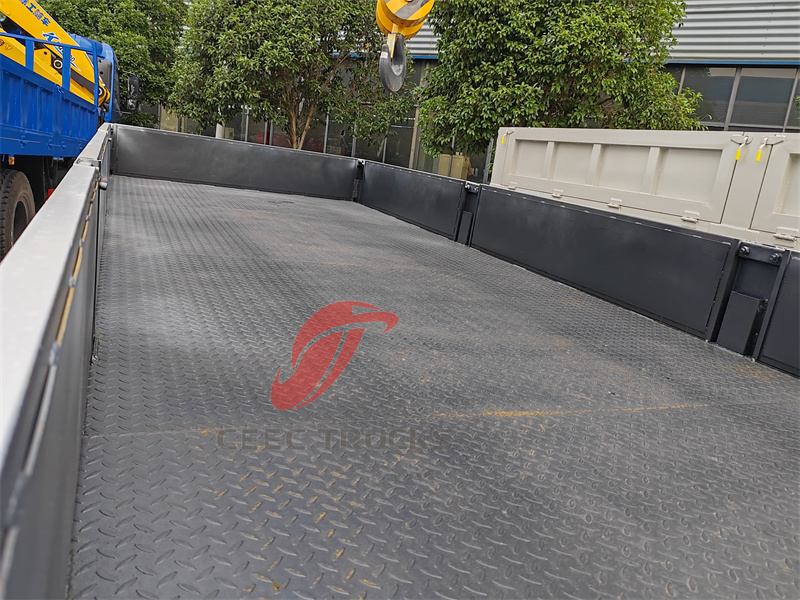

• مواصفات صندوق الشحن: 6400×2130×500 مم، مصنوع من الفولاذ عالي القوة، مع أنماط مضادة للانزلاق في الجزء السفلي من صندوق الشحن، وقدرة حمل قوية، ويمكنه تلبية احتياجات النقل لمختلف البضائع مثل مواد البناء والمعدات.
نظام الرافعة

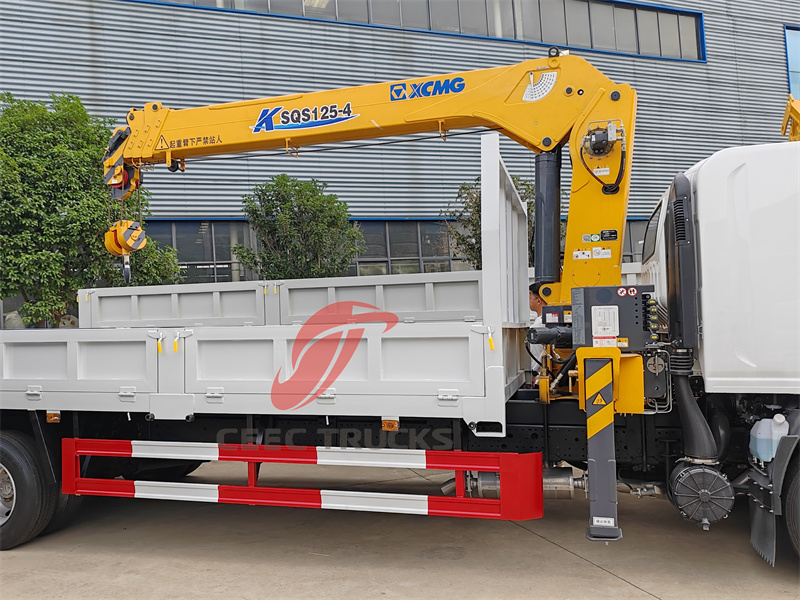

• قدرة الرفع: مجهزة برافعة ذراع مستقيمة XCMG SQS125-4، مع قدرة رفع قصوى تبلغ 5 أطنان، وارتفاع رفع أقصى يبلغ 12 مترًا، ونصف قطر عمل 11 مترًا، وعزم رفع 12.5T·M، وهي مناسبة لعمليات الرفع الصغيرة والمتوسطة الحجم.

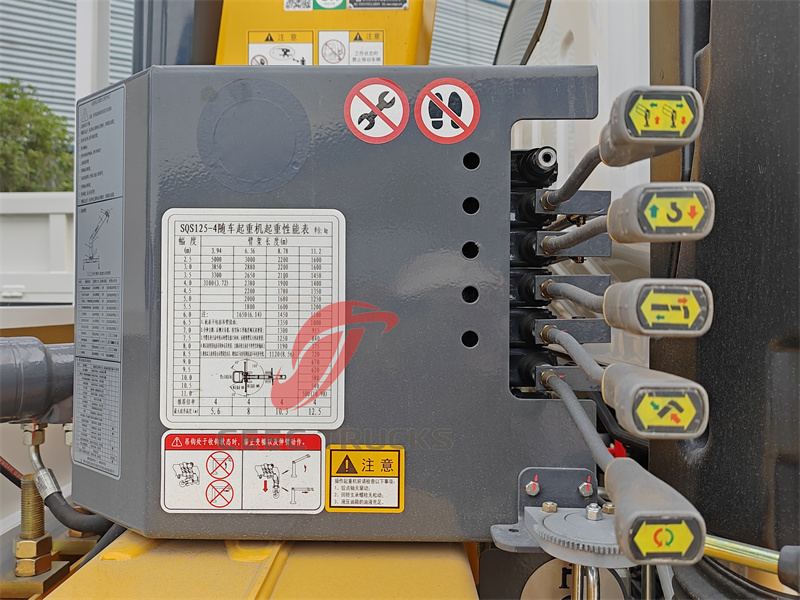

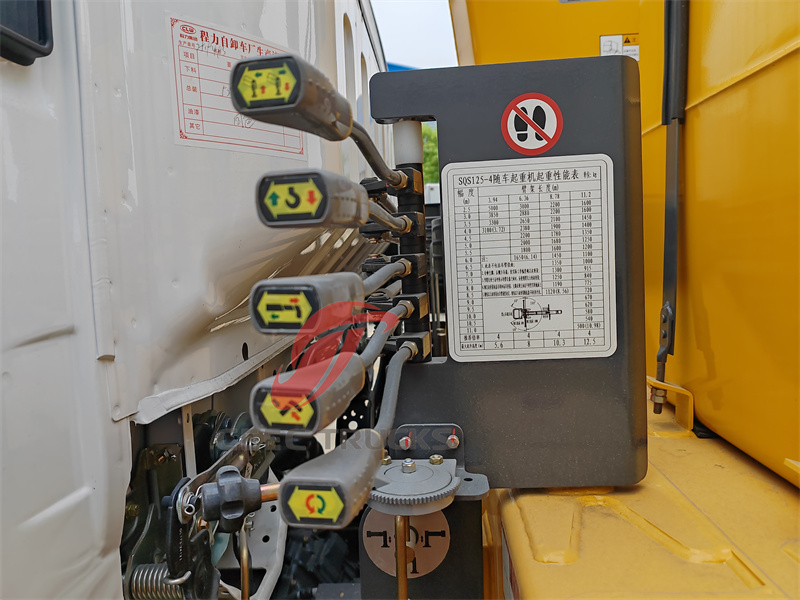

• الأداء التشغيلي: تصميم الدوران الكامل 360 درجة، نطاق تشغيل واسع؛ مزود بذراعين هيدروليكيين لتعزيز استقرار التشغيل؛ رافعات تشغيل هيدروليكية يدوية على كلا الجانبين، تحكم دقيق في حركات الرفع والذراع الخارجي، تشغيل سهل.
|
شاحنة رافعة ذراع إيسوزو NPR سعة 5 أطنان |
||
|
المعايير الفنية العامة |
||
|
البعد الكلي |
90 5 0×2 2 30×3 2 50 ملم |
|
|
الوزن الإجمالي للمركبة |
1 055 0كجم |
|
|
وزن السيارة الفارغة |
6830 كجم |
|
|
مواصفات الهيكل |
||
|
ماركة الهيكل |
ايسوزو |
|
|
نموذج القيادة |
4 × 2 |
|
|
كابينة |
إيسوزو كابينة ELF 700P ، القيادة باليد اليسرى، مع تكييف الهواء |
|
|
عدد الركاب |
3 |
|
|
محرك |
أسلوب |
حقن مباشر رباعي الأشواط، 4 أسطوانات متتالية مع تبريد مائي، تبريد داخلي، إعادة تدوير غاز العادم |
|
نموذج |
إيسوزو 4HK1-TCG6 1 |
|
|
قوة |
1 39 كيلوواط/ 190 إتش بي |
|
|
معيار الانبعاث |
يورو 6 |
|
|
النزوح |
5193 مل |
|
|
السرعة المقدرة |
2600 دورة في الدقيقة |
|
|
أقصى عزم دوران |
507 نيوتن متر |
|
|
أقصى سرعة لعزم الدوران |
1600-2600 دورة في الدقيقة |
|
|
نوع الوقود |
ديزل |
|
|
علبة التروس |
إيسوزو MLD 6 سرعات، يدوي |
|
|
نظام الفرامل |
هواء أكي |
|
|
قاعدة العجلات |
5 20 0 مم |
|
|
تحميل المحور الأمامي/الخلفي |
35 00/ 705 0كجم |
|
|
أمامي/خلفي مسار |
1680 / 1650 ملم |
|
|
أمامي/خلفي ا شرفة |
1 110 /2 740 مم |
|
|
إطار |
2 3 5/ 75 ر 17 .5 |
|
|
أقصى سرعة للقيادة |
1 10 كم/ساعة |
|
|
مواصفات الهيكل العلوي |
||
|
جسم الشحن |
البعد |
64 00x2 13 0x 5 00 مم |
|
مادة |
الفولاذ الكربوني Q235 |
|
|
سمك الحمولة |
جانب 4 مم، أسفل 5 مم |
|
|
نظام العمل |
نوع الرافعة |
مستقيم 4 -ذراع تلسكوبي |
| نموذج الطفرة |
XCMG SQS125-4 |
|
|
أقصى لحظة رفع |
12.5TM |
|
|
أقصى قدرة رفع |
5 000كجم |
|
|
أقصى ارتفاع للرفع |
1 2 م |
|
|
زاوية الدوران |
دوران 360 درجة |
|
|
مساحة التثبيت |
9 0 0 مم |
|
|
أقصى نصف قطر عمل |
1 1 م |
|
|
أقصى ضغط عمل |
22 ميجا باسكال |
|
|
الطاقة الموصى بها |
18 كيلو وات |
|
|
أقصى تدفق |
4 0( ل (دقيقة) |
|
|
وزن الرافعة |
2230 (كجم) |
|
|
سعة خزان الزيت |
9 0(ل) |
|
|
تكوين آخر |
نظام التحكم في 2 الجانب؛ لوحة الماس؛ 5 ذراع T، وما إلى ذلك. |
|
مبدأ العمل
تعتمد وظيفة الرفع لرافعة شاحنة Isuzu 700P على النظام الهيدروليكي، وعملية عملها هي كما يلي:
1. نقل الطاقة: يقوم المحرك بتشغيل المضخة الهيدروليكية لتحويل الطاقة الميكانيكية إلى طاقة ضغط الزيت الهيدروليكي.
2. التحكم الهيدروليكي: يدخل الزيت الهيدروليكي إلى الأسطوانة الهيدروليكية والمحرك من خلال صمام التحكم لتحريك التمديد وتغيير السعة ودوران ذراع الرافعة، ورفع وخفض الخطاف.

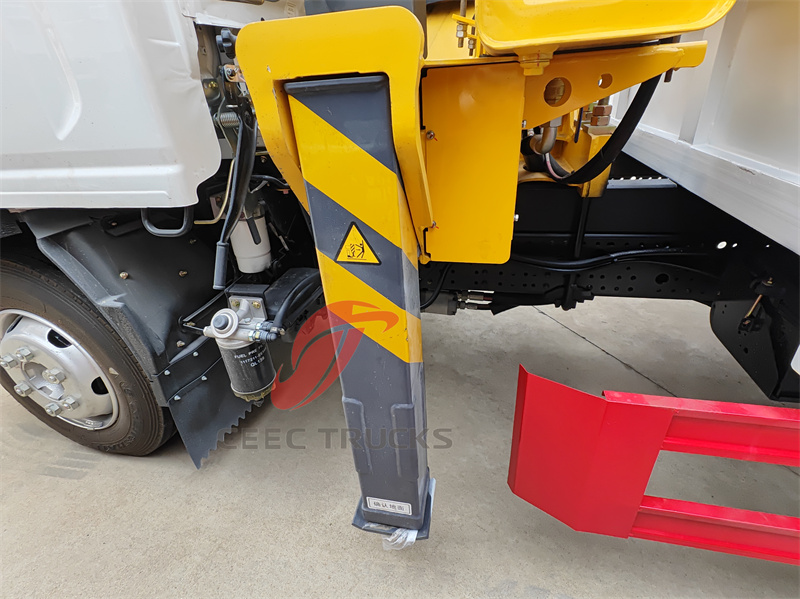

3. دعم الركيزة الخارجية: أثناء التشغيل، تمتد الدعامات الهيدروليكية لزيادة مساحة الدعم، ومنع المركبة من الميل، وضمان السلامة.
4. التشغيل اليدوي: يقوم المشغل بالتحكم بشكل دقيق في تشغيل الذراع والخطاف والأذرع الخارجية من خلال عصا التحكم الهيدروليكية.

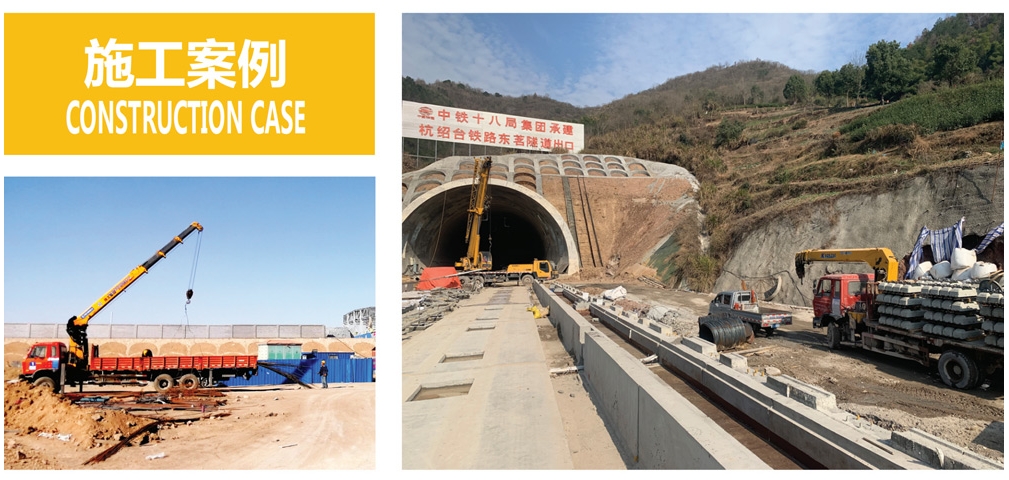

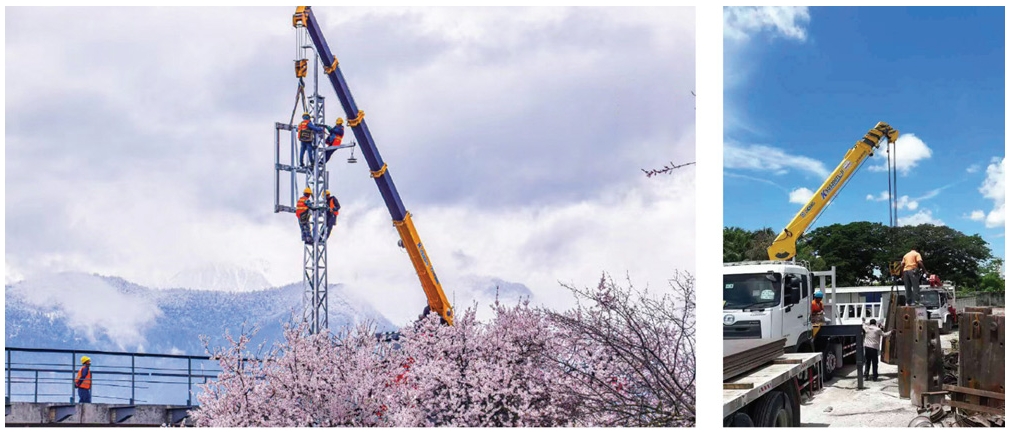

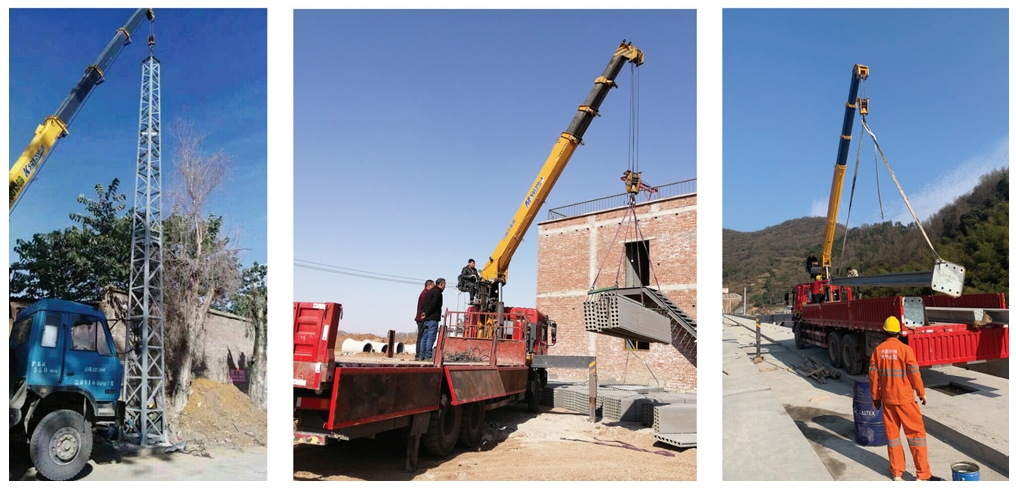

حالات البناء
