رافعة تحميل الشاحنات إيسوزو ELF سعة 3.2 طن هي معدات رفع فعّالة ومرنة، تُركّب على المركبات، وتتميز بذراع مستقيمة قابلة للسحب. يُمكّنها تصميم الذراع المستقيم من العمل بزوايا متنوعة، مع نصف قطر تشغيل طويل وارتفاع رفع عالٍ. بفضل نظام التحكم، يُسهّل رفع ومناولة البضائع بدقة. رافعة شاحنة إيسوزو ELF يتم استخدامه على نطاق واسع في الخدمات اللوجستية والبناء والإنقاذ وغيرها من السيناريوهات، مما يحسن بشكل كبير من كفاءة العمل وسلامة التشغيل.

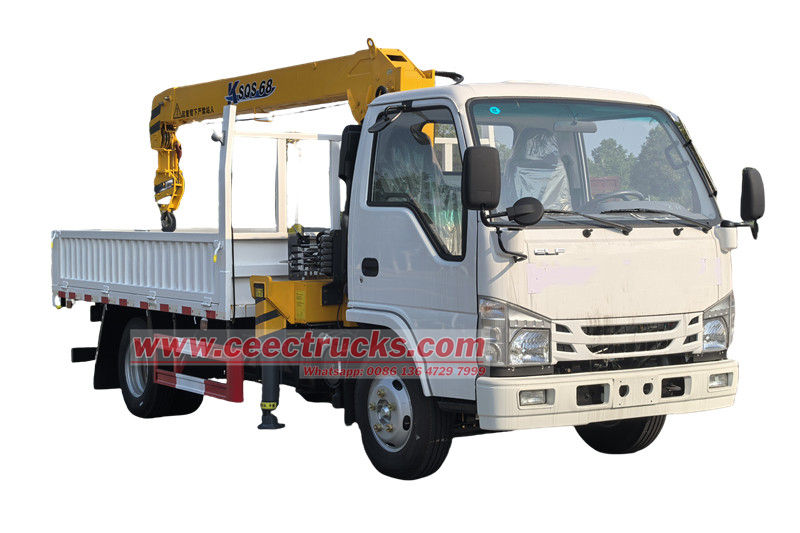

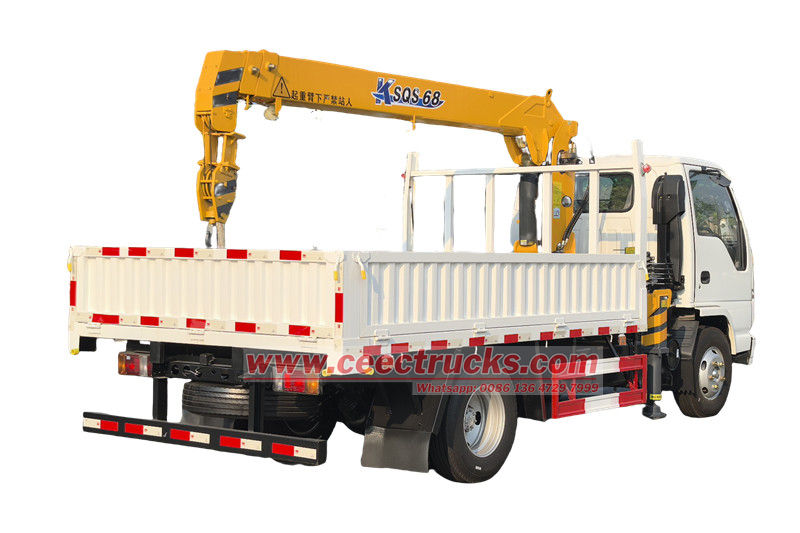

رافعة شاحنة Isuzu ELF 3.2 طن تسمى أيضًا شاحنة Isuzu ELF مع رافعة رفع 3.2 طن، وشاحنة رافعة تلسكوبية، وشاحنة ذراع الخدمة، ورافعة مثبتة على شاحنة ذراع تلسكوبية، إلخ. تم تعديل السيارة على هيكل Isuzu 100P، ومجهزة بمحرك Isuzu 4KH1CN6LB 120HP، قوي، ومتوافق مع ناقل حركة MSB 5 سرعات، وتغيير سلس، ورافعة SQS-68 في الجزء الخلفي من هيكل السيارة، مع قدرة رفع كبيرة ومدى، وصندوق شحن 3000 × 2100 × 450 مم في الأسفل، والذي يمكنه حمل الأشياء الثقيلة التي يتم رفعها بواسطة خطاف الرافعة بسهولة.
توفر رافعة تحميل الشاحنات إيسوزو ELF سعة 3.2 طن مجموعة متنوعة من الحمولات الاختيارية، بما في ذلك طنين، و3.2 طن، و4 أطنان، وحتى 30 طنًا. أما بالنسبة لنوع الرافعة، فيتمتع العملاء بالمرونة في الاختيار بين رافعة ذات ذراع مستقيمة أو رافعة ذات ذراع قابلة للطي.
تتكون رافعة ذراع الرافعة من إيسوزو هذه من عدة مكونات رئيسية، مثل ذراع الرافعة، والمنصة الدوارة، والهيكل، والأرجل. تؤدي الرافعة المثبتة على متنها حركات ميكانيكية مثل الرفع، والتلسكوب، والدوران، والرفع بالونش، وتُنجز عمليات الرفع من خلال مزيج مُنسق من هذه الحركات.
|
رافعة شاحنة إيسوزو ELF سعة 3.2 طن |
|||
|
البعد الكلي |
6600x2 2 00x 285 0 مم |
||
|
الوزن الإجمالي للمركبة |
7300 كجم |
||
|
وزن السيارة الفارغة |
4250 كجم |
||
|
مواصفات الهيكل |
|||
|
ماركة الهيكل |
ايسوزو |
||
|
نموذج القيادة |
4 س 2 ,اليسار |
||
|
كابينة |
كابينة إيسوزو ثلاثية الأبعاد، مزودة بمكيف هواء ومقعدين، تحكم أمامي، هيكل فولاذي ملحوم بالكامل. إمالة يدوية، تعليق ميكانيكي. |
||
|
محرك |
نموذج |
حقن مباشر رباعي الأشواط، 4 أسطوانات متتالية مع تبريد مائي وشحن توربيني وتبريد داخلي |
|
|
يكتب |
ايسوزو 4KH1CN6LB |
||
|
قوة |
88 كيلوواط/ 12 0 حصان |
||
|
النزوح |
2 . 999 ل |
||
|
نوع الوقود |
ديزل |
||
|
علبة التروس |
إيسوزو MSB - 5 س |
||
|
نظام الفرامل |
فرامل هوائية |
||
|
قاعدة العجلات |
3360 مم |
||
|
إطار |
70 0 ر16 ، 6 +1 قطعة |
||
|
مواصفات البنية الفوقية |
|||
|
جسم الشحن |
البعد |
3000 × 2100 × 450 مم |
|
|
مادة |
الفولاذ الكربوني Q235 |
||
|
سمك الحمولة |
الجانب 3 مم، الجزء السفلي 4 مم |
||
|
نظام العمل |
|||
|
رافعة |
ماركة كرين |
SQS-68 |
|
|
أقصى قدرة رفع |
32 00كجم |
||
|
أقصى نصف قطر عمل |
7.7 م |
||
|
أقصى ارتفاع للرفع |
9.5 م |
||
|
زاوية الدوران |
360 درجة |
||
|
مساحة التثبيت |
850 مم |
||
|
أقصى ضغط عمل |
20 ميجا باسكال |
||
|
وزن الرافعة |
1105 كجم |
||
|
سعة خزان الزيت |
30 ل |
||
مبدأ عمل رافعة شاحنة إيسوزو ELF سعة 3.2 طن
● تستخدم رافعة شاحنة Isuzu ELF 3.2ton محرك السيارة كمصدر للطاقة وتنقل الطاقة إلى المضخة الهيدروليكية من خلال إقلاع الطاقة.

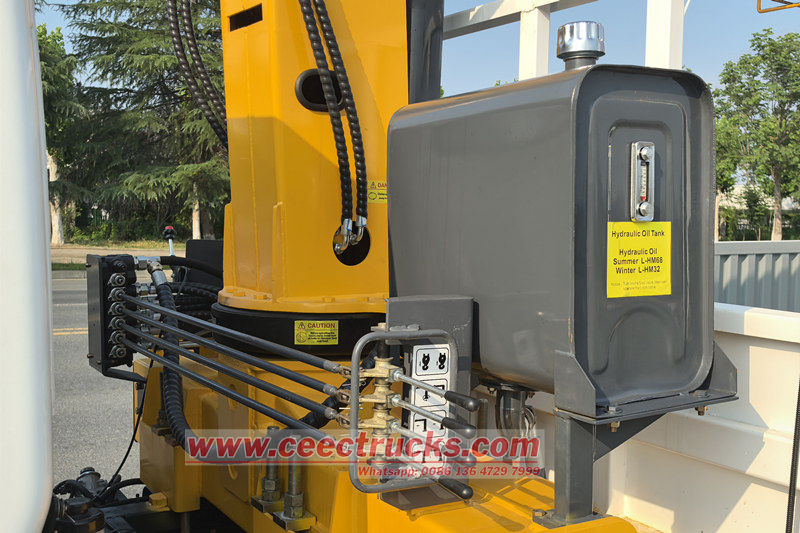

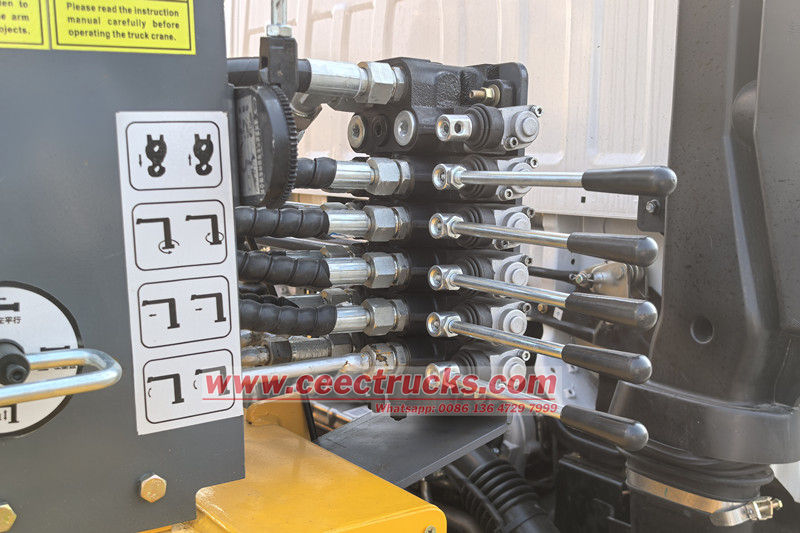

● تُحوّل المضخة الهيدروليكية الطاقة الميكانيكية إلى طاقة هيدروليكية، وتُولّد زيتًا عالي الضغط. يُنقل الزيت عالي الضغط إلى صمام عكسي متعدد الاتجاهات عبر خط الأنابيب الهيدروليكي. يتحكم المُشغّل بمقبض صمام عكسي لتغيير اتجاه تدفق الزيت، وبالتالي يتحكم في عمل كل مُشغّل.

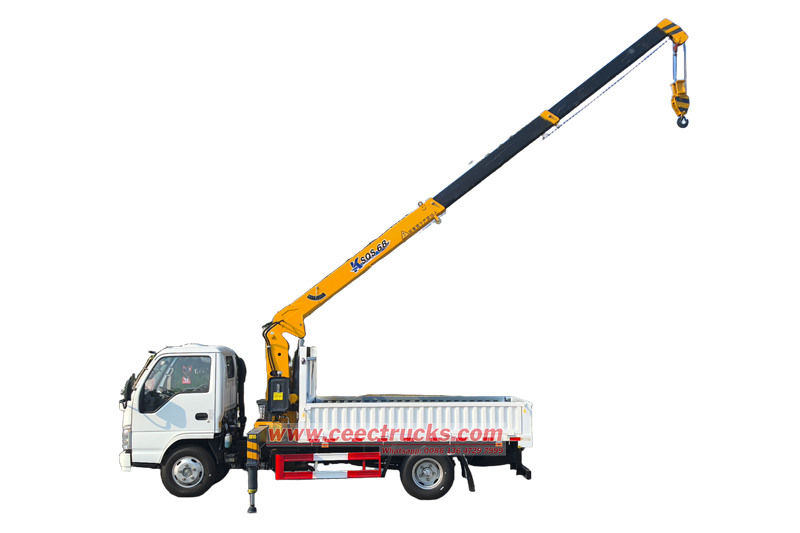

● عندما تكون هناك حاجة إلى تمديد الذراع، يدخل الزيت إلى الأسطوانة التلسكوبية لدفع كل قسم من الذراع للتمديد بالتتابع؛ لتحقيق رفع الذراع، يدخل الزيت إلى الأسطوانة لتغيير الزاوية بين الذراع والمستوى الأفقي؛ يتم تشغيل حركة الدوران بواسطة محرك الدوران لتدوير الرافعة ككل في المستوى الأفقي.
● تُحرّك آلية الرفع الحبل السلكي ليُسحب ويُحرّر عبر الرافعة لرفع وخفض الأجسام الثقيلة. يتم التحكم في العملية برمتها بدقة بواسطة النظام الهيدروليكي لإتمام عملية رفع الأجسام الثقيلة.
مميزات رافعة شاحنة ايسوزو
● نطاق تشغيل واسع: يمكن تمديد شاحنة الرافعة التلسكوبية في أقسام متعددة ويمكن تشغيلها ضمن دائرة نصف قطرها كبيرة ونطاق ارتفاع لتلبية احتياجات ظروف العمل المختلفة.
● تشغيل مرن: مزود بنظام هيدروليكي متقدم ومقبض تشغيل، يمكن للمشغل التحكم بسهولة في التمديد وتغيير السعة والدوران ورفع ذراع الرافعة، كما أن الموضع دقيق.
● استقرار جيد: مصنوع من الفولاذ عالي القوة، الهيكل مستقر، ومجهز بمدى كبير من الدعامات، مما يمكنه توزيع الحمل بشكل فعال وضمان الاستقرار أثناء التشغيل.
الاستخدام الواسع لرافعة شاحنة Isuzu ELF
● هندسة البناء: تستخدم لرفع مواد البناء (مثل قضبان الصلب وأجزاء الخرسانة الجاهزة) وتركيب الهياكل الصلبية ومناولة المعدات.
● الهندسة البلدية: تستخدم في تركيب أعمدة الإنارة في الشوارع، واللوحات الإعلانية، ومرافق المرور، وما إلى ذلك، ويمكن استخدامها أيضًا في زراعة الأشجار في المناظر الطبيعية.
● صيانة الطاقة: تستخدم لرفع المحولات والأعمدة والمعدات الأخرى أثناء تركيب وصيانة خطوط الطاقة.
● الخدمات اللوجستية والنقل: تحميل وتفريغ البضائع في المستودعات والأرصفة والأماكن الأخرى المناسبة للتعامل مع العناصر ذات الحجم الكبير.
