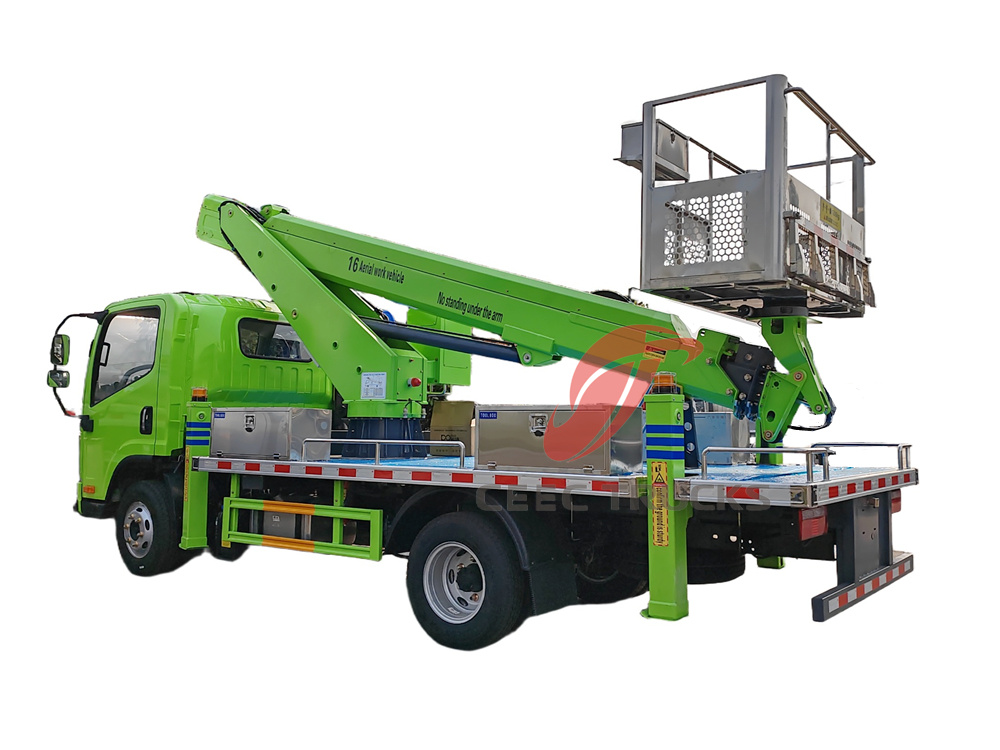

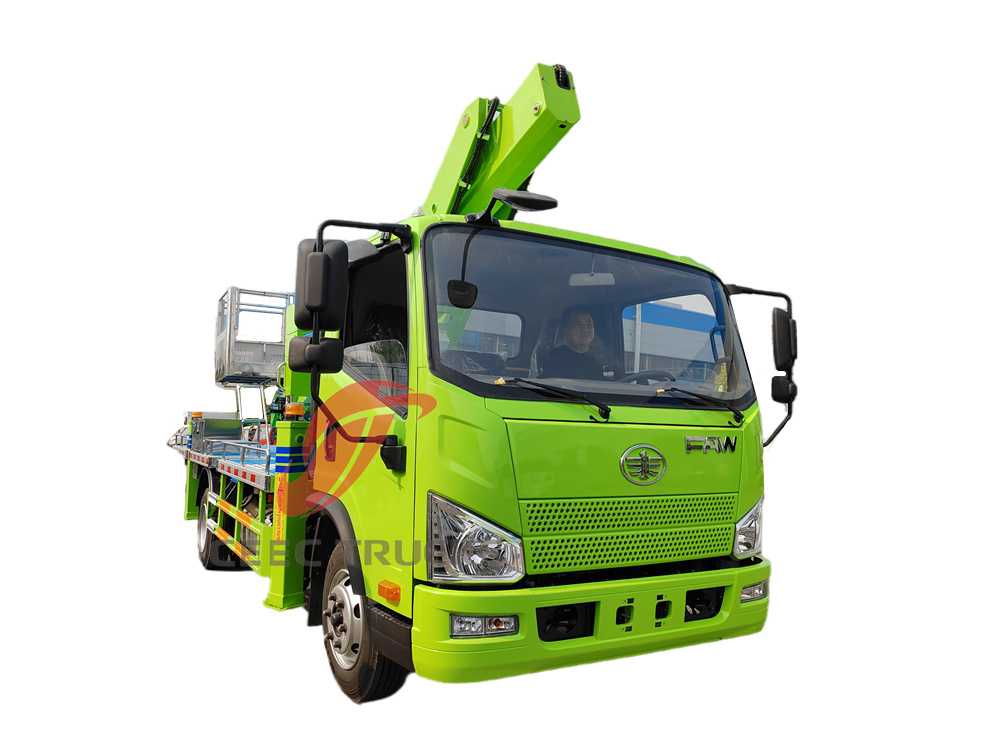

شاحنة رفع جوي مفصلية FAW 16 م

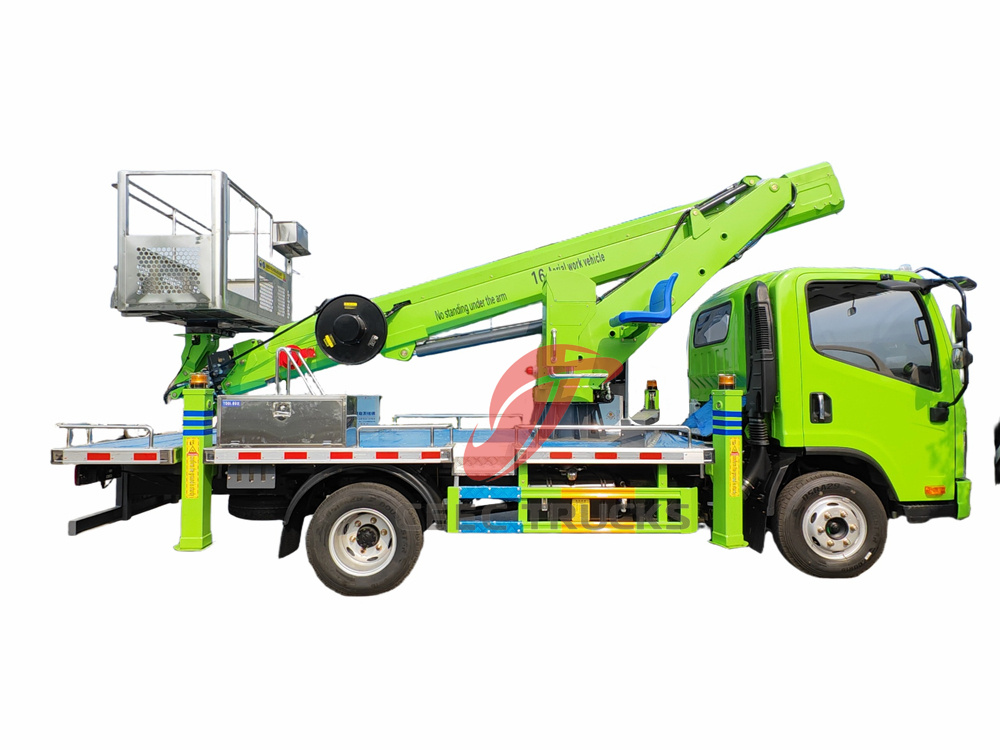

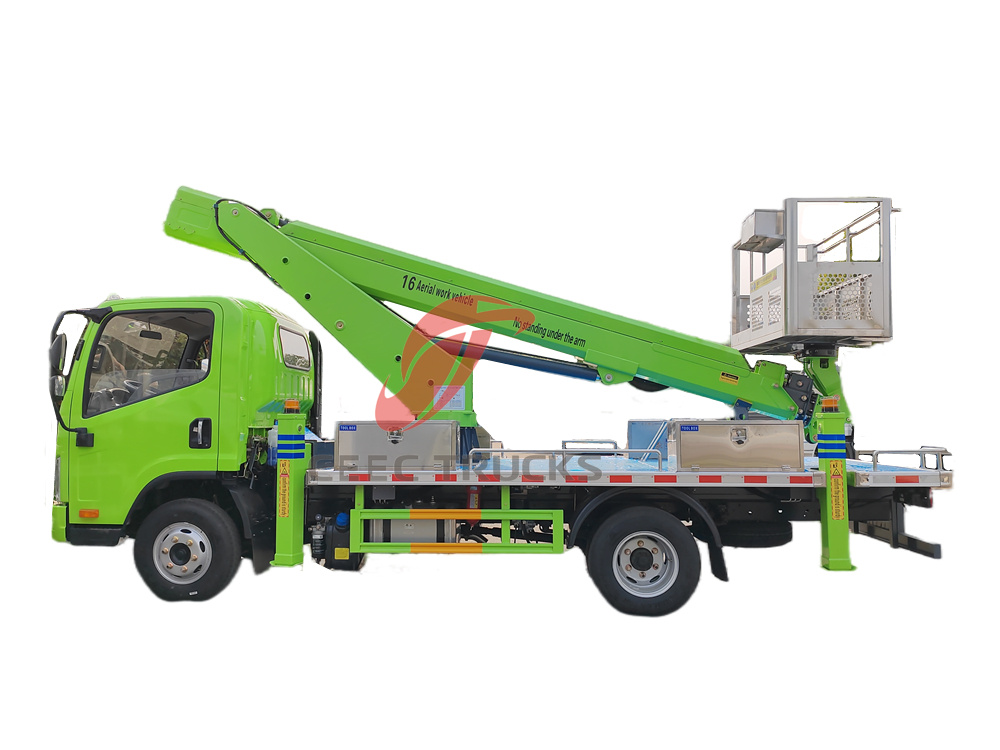

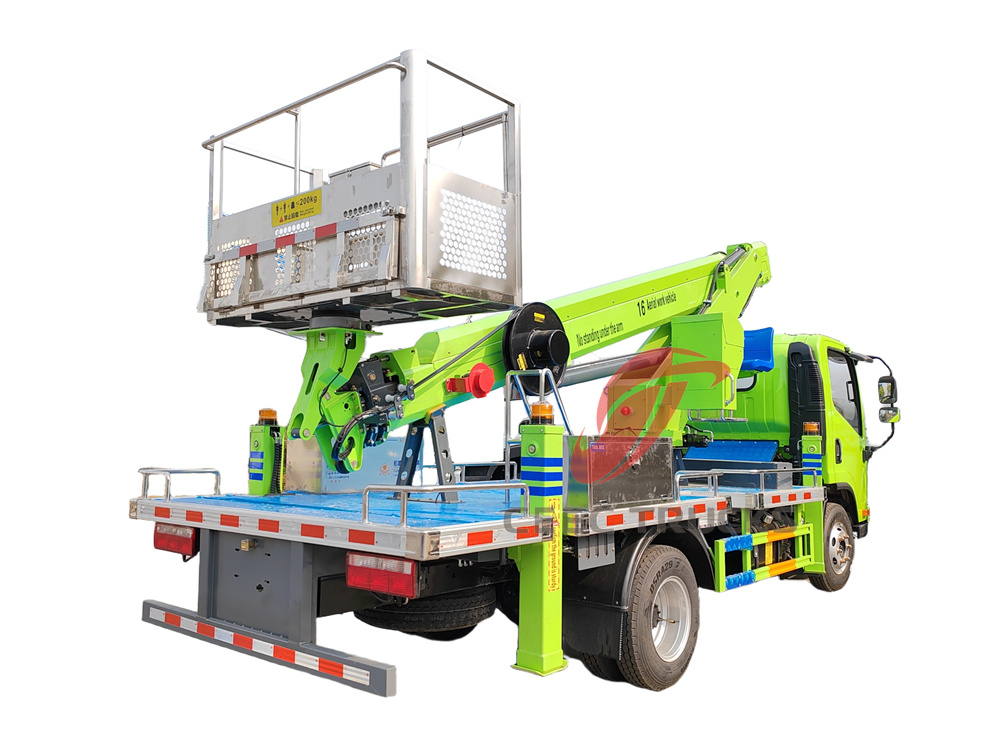

الشاحنة رفع جوي مفصلية FAW 16 ممبني على هيكل FAW J6F من سلسلة CA1040، ومجهز بمحرك Xichai National VI بقوة 130 حصانًا وناقل حركة WLY بست سرعات، مما يجعله قويًا ومتوافقًا مع المعايير البيئية. يعتمد الجزء العلوي من الجسم على ذراع عمل جوي مستقيمة رباعية الأقسام بطول إجمالي يبلغ 16 مترًا. يحقق المحرك الهيدروليكي حركة تلسكوبية متزامنة متعددة المراحل ودورانًا بزاوية 360 درجة.°دوران مستمر. بفضل نظام التسوية التلقائي، يتميز التشغيل بدقة وثبات. يتحمل منضدة العمل الخلفية حمولة 200 كجم، وهي مزودة بلوحة ألومنيوم مانعة للانزلاق ووظيفة دوران لتلبية احتياجات التشغيل متعدد الزوايا. تدعم المركبة أربعة أرجل أمامية على شكل حرف V وأرجل خلفية على شكل حرف H، ويمكن لوظيفة التسوية بزر واحد التكيف مع التضاريس المعقدة. يدمج نظام التحكم في التشغيل وضعي تحكم سلكي ولاسلكي عن بُعد، ومجهز بحماية أمان متعددة (مثل إنذار الحمل الزائد، وحماية الحمل الزائد الهيدروليكي، ونظام منع الاصطدام، وحماية الطوارئ، وآلية التشابك) لضمان الكفاءة والسلامة. تُستخدم المركبة على نطاق واسع في مجالات البلدية والبناء والصناعة وغيرها، وهي خيار موثوق للعمليات الجوية.

● أفضل مصنع لرافعات الشاحنات الهوائية من إيسوزو في الصين
● يتم تصميمها وفقًا لمتطلباتك

● خدمة OEM المخصصة، اطبع شعار شركتك

● وقت تسليم سريع، وقت شحن سريع لمدة 10 أيام
● ضمان لمدة 24 شهرًا

نظام الهيكل

●. طراز الهيكل:تم تصميمه خصيصًا للتعديل الهندسي، مع الأخذ في الاعتبار كل من تحمل الحمولة والقدرة على المرور، استنادًا إلى تعديل هيكل الشاحنة الخفيفة CA1040 من سلسلة FAW J6F.

●. نظام الطاقة:

♦ المحرك:Xichai CA4DB1-13E6، 130 حصانًا (95 كيلو وات)، معيار الانبعاثات الوطني VI، سعة 2.2 لتر، تقنية الشحن التوربيني، خرج طاقة مستقر واقتصاد ممتاز في استهلاك الوقود.

♦ ناقل الحركة:ناقل حركة يدوي WLY بست سرعات، وموضع تروس واضح، وتحويل سهل، وقابل للتكيف مع ظروف العمل المعقدة.

●. قاعدة العجلات والقيادة: قاعدة عجلات 3300 مم، توزيع معقول لحمل المحور الأمامي، قدرة قوية على تحمل الحمل على المحور الخلفي، ومجهزة بنظام توجيه هيدروليكي، وتحكم مرن.

●. نظام الفرامل: فرامل قرصية أمامية وفرامل أسطوانية خلفية، متوافقة مع نظام الفرامل المانعة للانغلاق ABS لضمان سلامة القيادة.

النظام العلوي

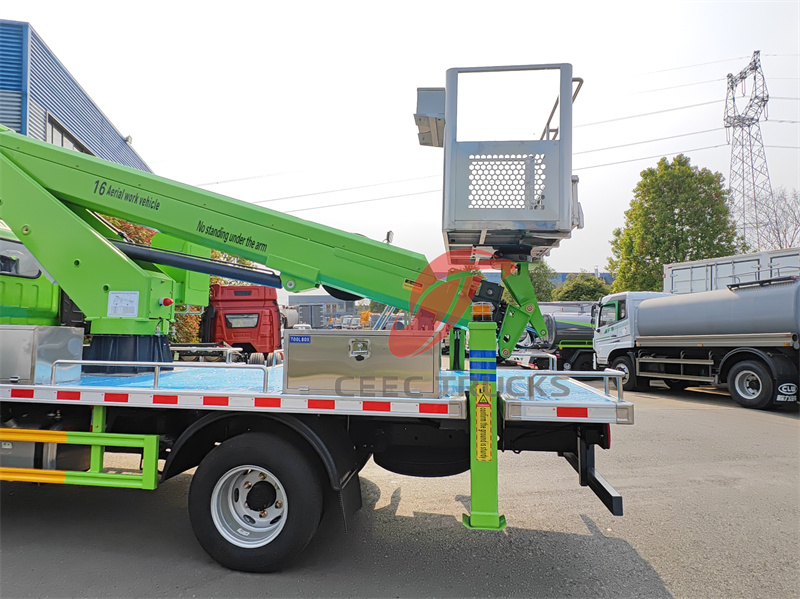

●. ذراع العمل الجوي

♦ الشكل الهيكلي:ذراع مستقيم مكون من 4 أقسام، هيكل ملحوم من الفولاذ المنغنيز عالي القوة، تصميم مقطع عرضي للذراع محسن، مقاومة ممتازة للانحناء والالتواء.

●. معلمات الذراع:

♦الطول الإجمالي:16 متراً (ارتفاع العمل الرأسي)، امتداد أفقي يبلغ حوالي 11 متراً (حالة الذراع ممتدة بالكامل).

♦ الطريقة التلسكوبية:محرك هيدروليكي كامل، مزود بصمام تناسبي عالي الدقة، يدعم التحكم التلسكوبي المتزامن متعدد المراحل والتحكم المستقل أحادي المقطع، ويتحرك الذراع بسلاسة دون اهتزاز. تعتمد الآلية التلسكوبية على سلسلة مزدوجة مع وصلة أسطوانة هيدروليكية، مما يضمن حركة سلسة دون تشويش.

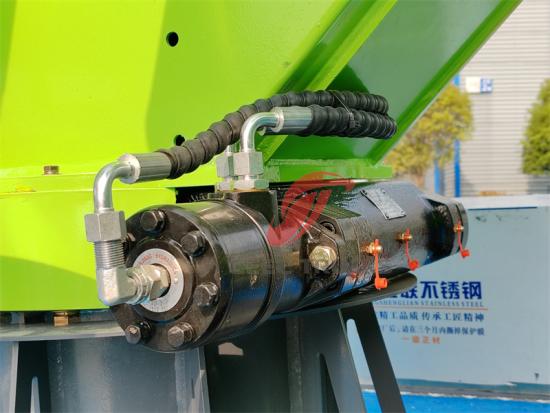

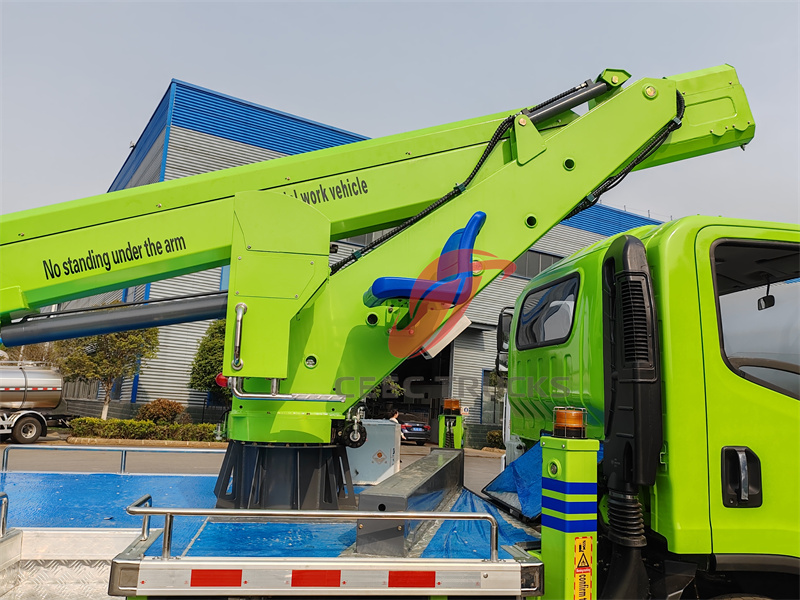

♦ آلية الدوران:دوران مستمر 360 درجة، سرعة دوران قابلة للتعديل، ومجهزة بجهاز قفل هيدروليكي، وتحديد موضع التشغيل بدقة.

♦نظام التسوية:تسوية هيدروليكية أوتوماتيكية لضمان بقاء طاولة العمل أفقية دائمًا وتتكيف مع عمليات التضاريس المعقدة.

♦ حد الأمان:مزود بمستشعر زاوية ومستشعر سعة وصمام توازن مزدوج، ومراقبة في الوقت الحقيقي لموضع الذراع، والحد التلقائي للحمل الزائد وتشغيل العرض الزائد.

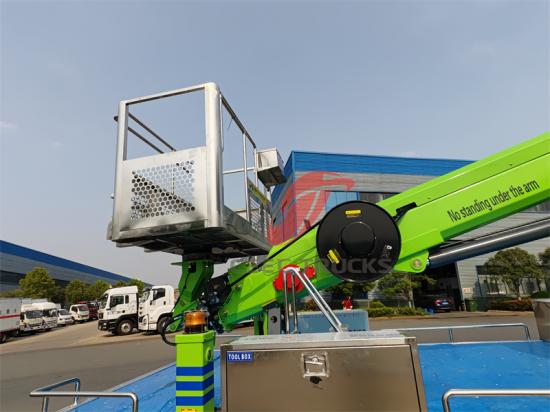

●. منصة العمل

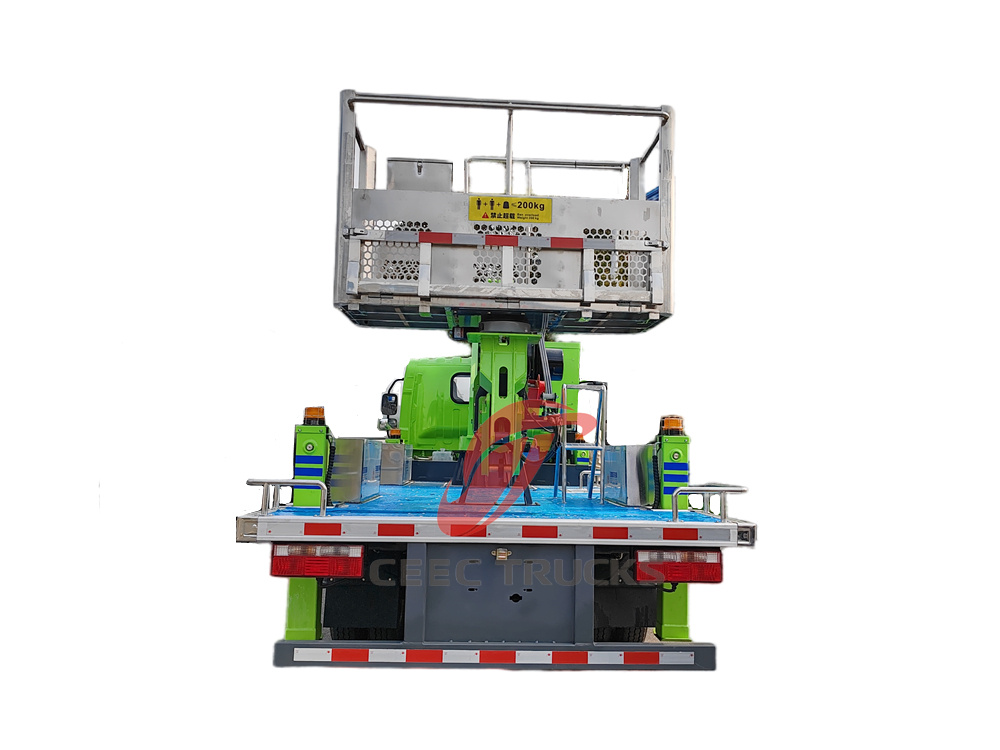

♦ القدرة الاستيعابية:الحمل المقدر لمنضدة العمل الخلفية هو 200 كجم، وهو ما يمكن أن يلبي احتياجات شخصين يعملان في نفس الوقت.

♦ حجم المنصة:الطول × العرض × الارتفاع = 1.8 متر × 0.7 متر × 1.1 متر، ومجهز بلوحة ألومنيوم منقوشة مضادة للانزلاق ومتراس، ومساحة التشغيل واسعة وآمنة.

♦ الوظائف المساعدة:

التسوية والتقليب: يمكن تقليب طاولة العمل يدويًا أو هيدروليكيًا ±90 درجة، وهو أمر مناسب لنقل المواد وتخزين الأدوات.

النزول في حالات الطوارئ: مزود بجهاز نزول طارئ ميكانيكي لضمان الإخلاء الآمن للأفراد في حالة انقطاع التيار الكهربائي أو عطل هيدروليكي.

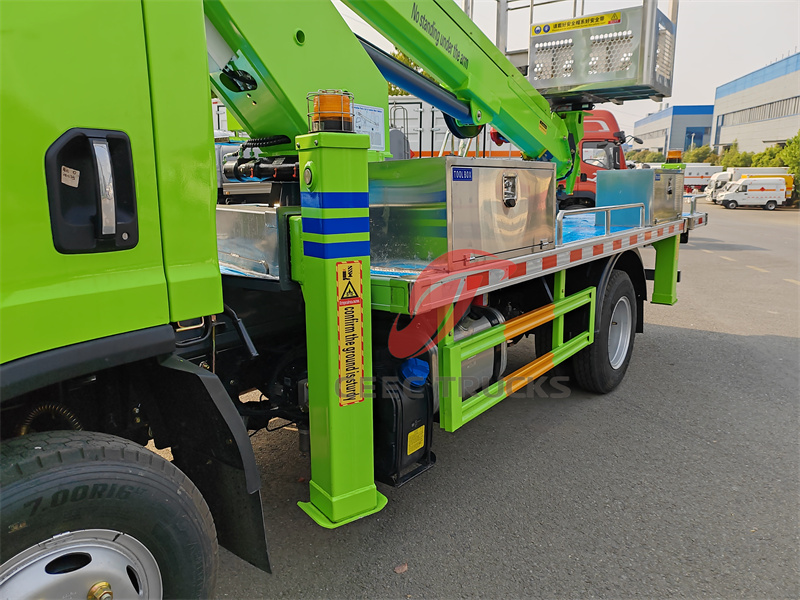

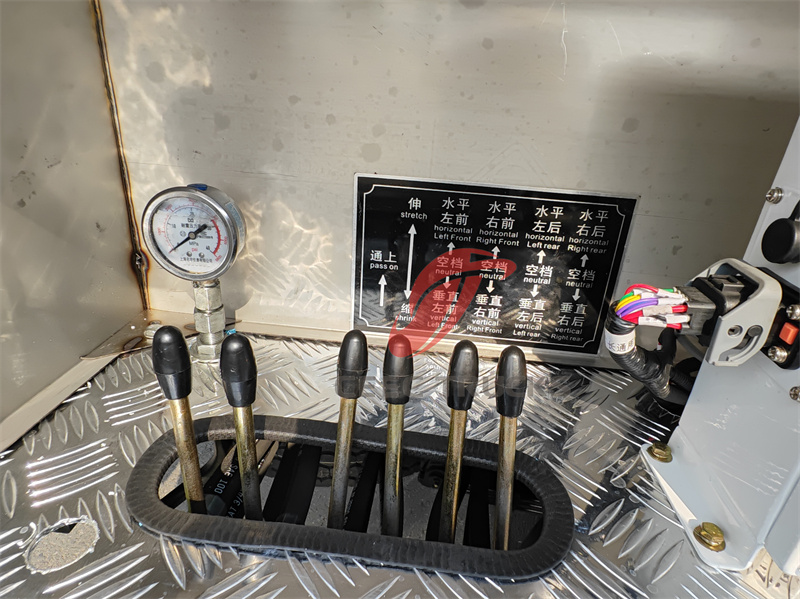

●. نظام الركائز

♦ الشكل الهيكلي:4 أذرع خارجية في المجموع، أمامية على شكل حرف V وخلفية على شكل حرف H، مع تحكم مستقل على جانب واحد، وتدعم أوضاع التشغيل ذات الامتداد الكامل ونصف الامتداد.

♦ طريقة الدعم:أذرع هيدروليكية عمودية، مزودة بخاصية تسوية وتسوية آلية لضمان ثبات المركبة عند العمل على أرض غير مستوية. مزودة بقفل هيدروليكي ثنائي الاتجاه وجهاز تسوية ميكانيكي، تُقفل الذراع تلقائيًا عند عدم تمديد الذراع بالكامل.

♦نطاق الامتداد:يبلغ طول العارضة الأمامية 3.2 متر، ويبلغ طول العارضة الخلفية 3.5 متر، وهو مناسب للعمليات في المساحات الضيقة.

●. نظام التحكم

♦ طريقة التشغيل:

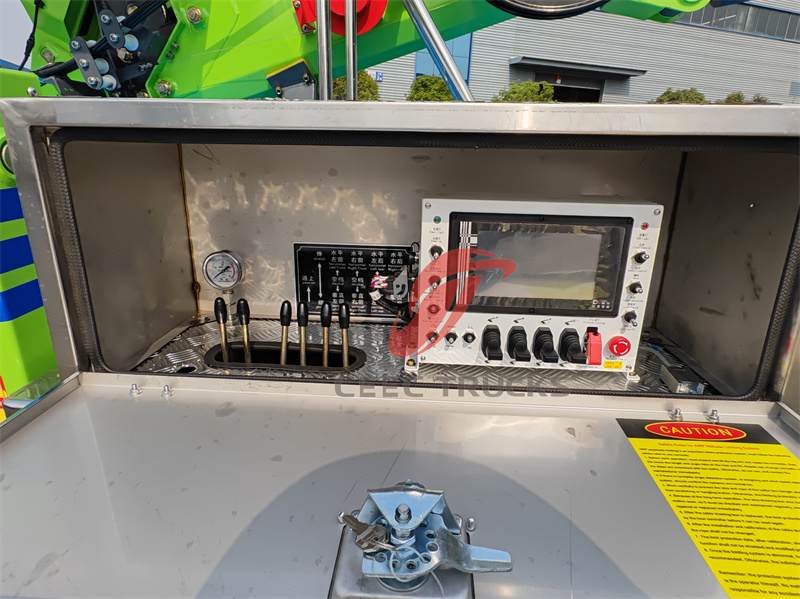

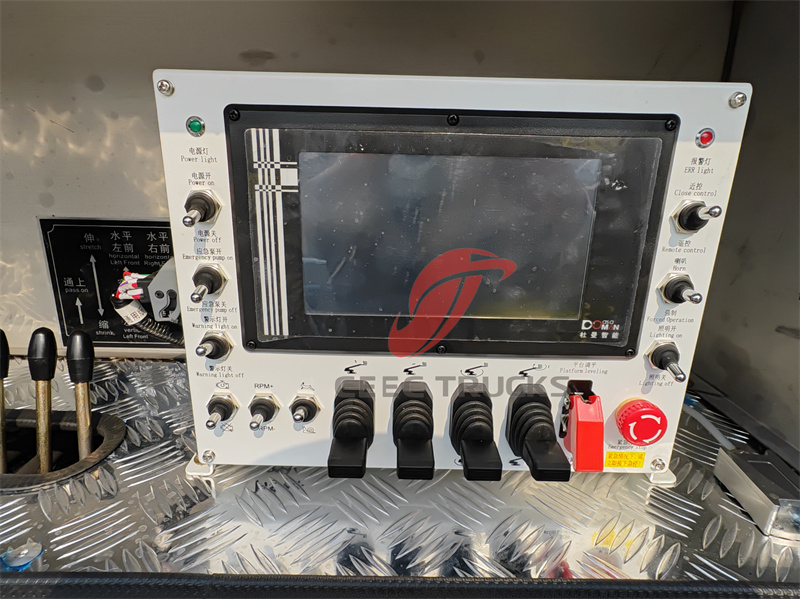

صندوق التحكم الأرضي: لوحة تشغيل متكاملة، مزودة بزر إيقاف الطوارئ، والتحكم في الذراع، وتشغيل الرافعة والوظائف الأخرى، والتشغيل البديهي والمريح.

جهاز تحكم عن بعد لاسلكي: جهاز تحكم عن بعد لاسلكي 2.4 جيجاهرتز، مسافة تحكم عن بعد طويلة، يدعم إعادة الضبط بضغطة زر واحدة والفرامل في حالات الطوارئ، مما يحسن سلامة التشغيل.

♦ جهاز السلامة:

محدد الحمل: مراقبة حمل طاولة العمل في الوقت الفعلي، والإنذار التلقائي وتقييد الحركة عند التحميل الزائد.

نظام مضاد للتصادم: اكتشاف مسار حركة الرافعة، والتباطؤ التلقائي أو التوقف عند مواجهة العوائق.

حماية من التحميل الزائد الهيدروليكي: تم تجهيز النظام الهيدروليكي بصمام الفائض وصمام التوازن لمنع الضغط الزائد والصدمة.

الحماية في حالات الطوارئ: تم تصميم النظام الهيدروليكي بشكل زائد، ويمكن خفض ضغط الذراع يدويًا وسحبه في حالة انقطاع التيار الكهربائي المفاجئ؛ يتم قطع الطاقة تلقائيًا عندما يتم تحميل المنصة بشكل زائد.

●. نظام مساعد

♦ جهاز تحذير: مزود بجهاز إنذار صوتي وضوئي ومصباح تحذير خارجي لضمان عدم وجود مخاطر تتعلق بالسلامة.

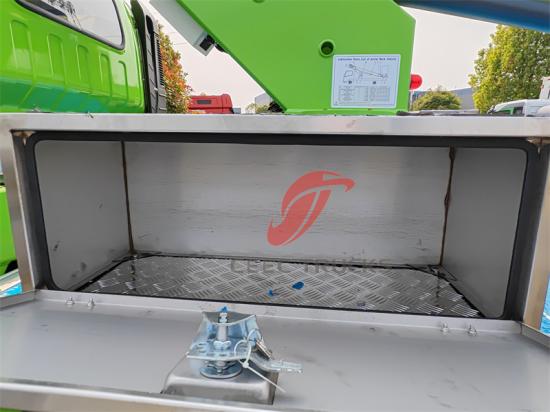

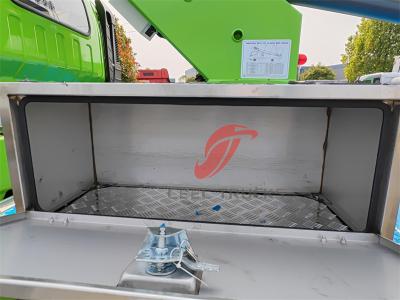

♦ صندوق الأدوات: تم تكوين صندوقين للأدوات على الجانب الأيسر من الهيكل لتخزين الأدوات المستخدمة بشكل شائع وقطع الغيار.

المزايا التقنية

1. التشغيل الفعال:تتميز الرافعة بالمرونة ونصف قطر دورانها الصغير، مما يجعلها مناسبة للمساحات الضيقة مثل الطرق الحضرية وورش العمل في المصانع.

2. آمنة وموثوقة:تتوافق أجهزة الحماية الأمنية المتعددة مع المعايير الوطنية.

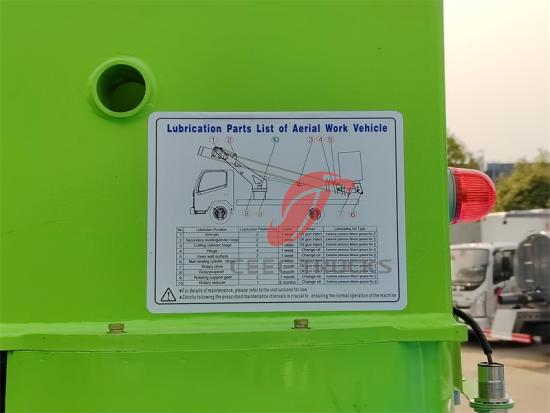

3. صيانة مريحة:تم تصميم الوحدة على شكل وحدات، ويتم ترتيب النظام الهيدروليكي والنظام الكهربائي في أقسام، مما يجعلها ملائمة للتفتيش والصيانة اليومية.

4. القدرة على التكيف البيئي:يتوافق محرك الانبعاثات Euro VI مع متطلبات حماية البيئة، كما يتميز النظام الهيدروليكي بأداء بدء تشغيل ممتاز في درجات الحرارة المنخفضة ويتكيف مع درجة الحرارة المحيطة من -20℃ إلى 45℃.

سيناريوهات التطبيق

• الهندسة البلدية:صيانة إنارة الشوارع، وفحص الجسور، وتركيب إشارات المرور.

• المجال الصناعي:صيانة معدات المصنع، وتركيب خطوط الأنابيب، وإنشاء أرفف التخزين.

• صناعة البناء:تزيين الجدران الخارجية، وتنظيف الجدران الزجاجية، ولحام الهياكل الفولاذية.
