يجمع هيكل شاحنة النفايات الخلفية المُصممة خصيصًا بسعة 10 أمتار مكعبة بين كفاءة الجمع والضغط القوي والنقل المُحكم. صُنع الهيكل المُحكم من فولاذ عالي القوة ومقاوم للتآكل، ويتميز بآلية تحميل ودفع هيدروليكية لسحق النفايات تلقائيًا وتحقيق ضغط عالي الكثافة.

ال جسم تحميل النفايات الخلفي نظام تحكم إلكتروني ذكي يتحكم بدقة في حركة كل مكون، بينما يمنع الباب الخلفي المُحكم الإغلاق التسرب. خضع الهيكل العام لاختبارات دقيقة لضمان المتانة والموثوقية، مما يجعله خيارًا مثاليًا لعمليات الصرف الصحي الحضرية الفعالة.

● الصين الأفضل جسم تحميل النفايات الخلفي مصنع

● أكثر من 30 عامًا من الخبرة المهنية في التصنيع.

● يتم تصميمها وفقًا لمتطلباتك.

● فريق مبيعات محترف سيساعدك على اختيار الشاحنة المناسبة.

●يمكننا أن نقدم لك خدمة ما بعد البيع الجيدة.

*جسم تحميل النفايات الخلفي 10 متر مكعب

هيكل علوي لشاحنة ضغط النفايات*

مصنع CEEC هي الشركة المصنعة المهنية في مجال الشاحنات،
ضمان جميع المنتجات جديدة وعالية الجودة.

» 1. تعريف المنتج ومقدمة عنه:

الشركة المصنعة: شركة سي إي إي سي لصناعة الشاحنات المحدودة.

مميزات المنتج

● تم تصنيع سلة المهملات من الفولاذ المقاوم للعوامل الجوية عالي القوة.

● يتم تشكيل الألواح الجانبية باستخدام عملية مكونة من قطعة واحدة، مما ينتج عنه شكل دائري وهيكل قوي.

● اعتماد صمام متعدد الاتجاهات الكهروهيدروليكي المستورد وPLC (وحدة التحكم القابلة للبرمجة المتكاملة).

● يتوفر وضعا تشغيل أوتوماتيكي ويدوي. صناديق التحكم في التشغيل مُركّبة في الكابينة وفي مؤخرة المركبة على التوالي، مما يجعلها سهلة الاستخدام والتشغيل.

يتطلب إنتاج أجسام النفايات ذات التحميل الخلفي عالية الجودة رقابة صارمة على أربع خطوات رئيسية:

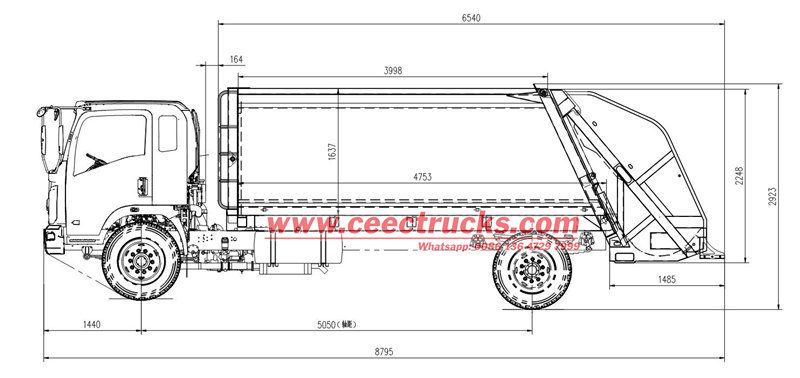

● تحديد الرسومات الفنية وتصميم هيكل الضاغط المطابق بناءً على طراز هيكل العميل؛

● استخدام ألواح فولاذية عالية القوة ومقاومة للتآكل لجسم ملحوم ومختوم لضمان هيكل مستقر ومقاوم للتسرب؛

● استخدام نظام هيدروليكي دقيق ووحدة تحكم إلكترونية ذكية لتحقيق التنسيق الدقيق بين شفرات الكاشطة والدافعة، مما يحسن نسبة الضغط؛

● يتم اختبار قدرة التكسير الخاصة بالرافعة وختم الباب الخلفي بشكل صارم، والتحقق من ذلك من خلال محاكاة الحمل واختبار الطريق، مما يضمن متانة وموثوقية جميع المكونات.

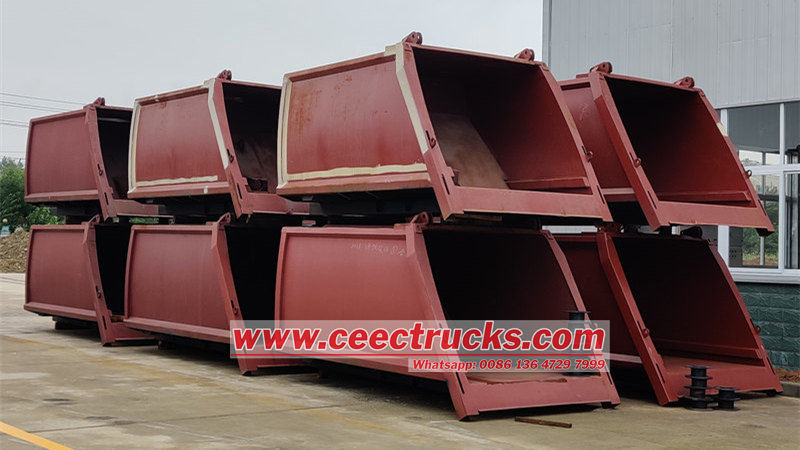

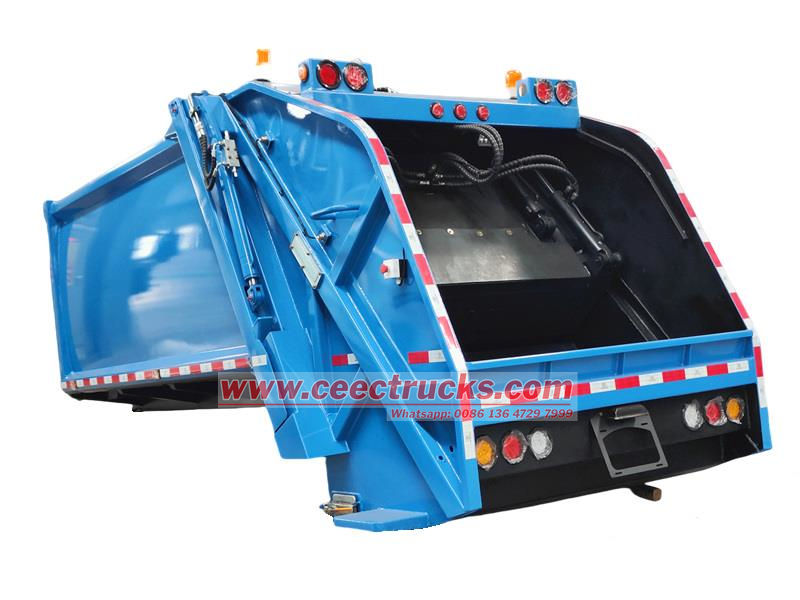

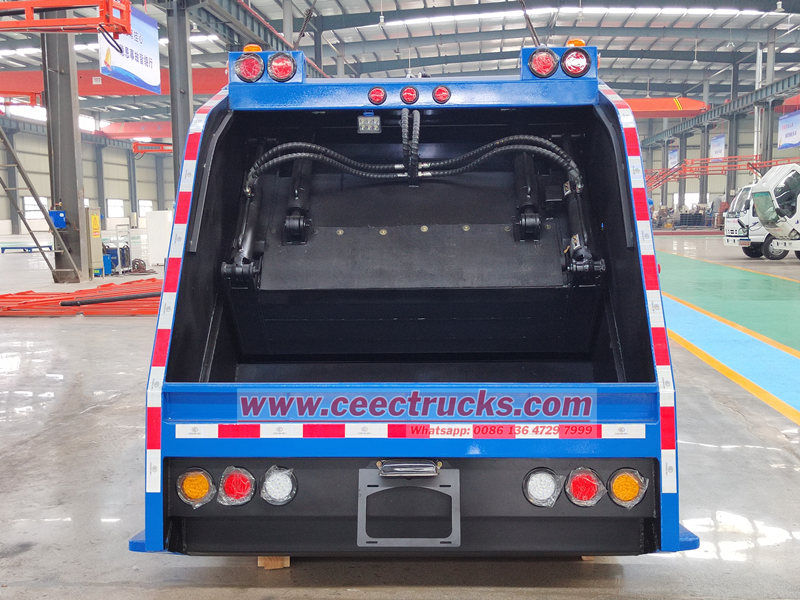

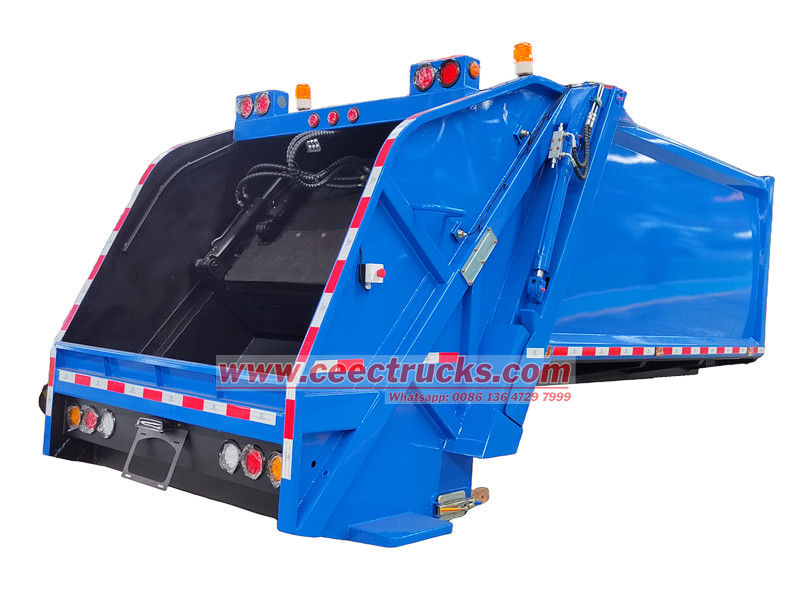

1. محمل (قادوس القمامة)

♦ بناء: يقع في الجزء الخلفي من الحاوية، ويتكون من مكشطة، ولوحة منزلقة، وألواح جانبية، وأسطوانة هيدروليكية تشبه القمع.

♦ وظيفة: التجميع: تقوم آلية الإمالة (مثل خطاف الدلو) بإخراج القمامة من الحاوية إلى المحمل.

السحق والضغط: تعمل الكاشطة ولوحة الشريحة معًا لدفع القمامة إلى داخل الحاوية وضغطها في البداية، مما يؤدي إلى تفتيت قطع القمامة الكبيرة (مثل الزجاجات البلاستيكية والصناديق الكرتون).

ختم: عندما يتم إغلاق المحمل، فإنه يشكل ختمًا مع الحاوية لمنع الانسكاب أثناء النقل.

♦ سمات: تتكون الكاشطة من الفولاذ المقاوم للتآكل، ويوفر النظام الهيدروليكي طاقة ضغط عالية (تصل إلى 16-20 ميجا باسكال).

2. شفرة الدافع

● بناء: يتم تثبيته داخل صندوق الشحن، ويتم تشغيله بواسطة أسطوانة هيدروليكية، ويتحرك للأمام والخلف على طول شريحة في الأسفل.

● وظيفة: الضغط الثانوي: بعد تحميل القمامة في صندوق الشحن، تتحرك شفرة الدفع للأمام لمزيد من ضغط القمامة، مما يزيد من سعة التحميل.

التفريغ: عند الوصول إلى موقع التفريغ، تقوم شفرة الدفع بدفع القمامة خارج الباب الخلفي لصندوق الشحن.

● سمات: تم تصميم الطرف الأمامي لشفرة الدافع بشكل منحني، يتوافق مع الجدار الداخلي لصندوق الشحن لتقليل مناطق الضغط الميتة.

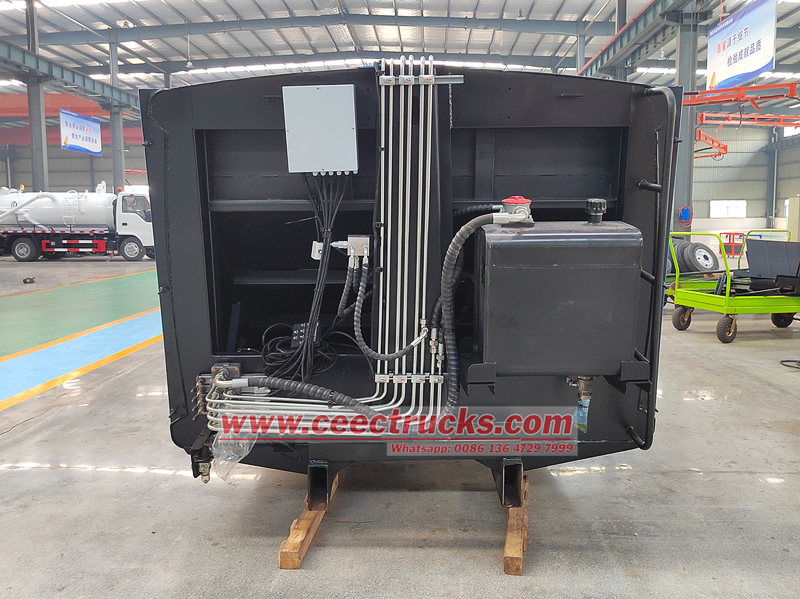

3. النظام الهيدروليكي

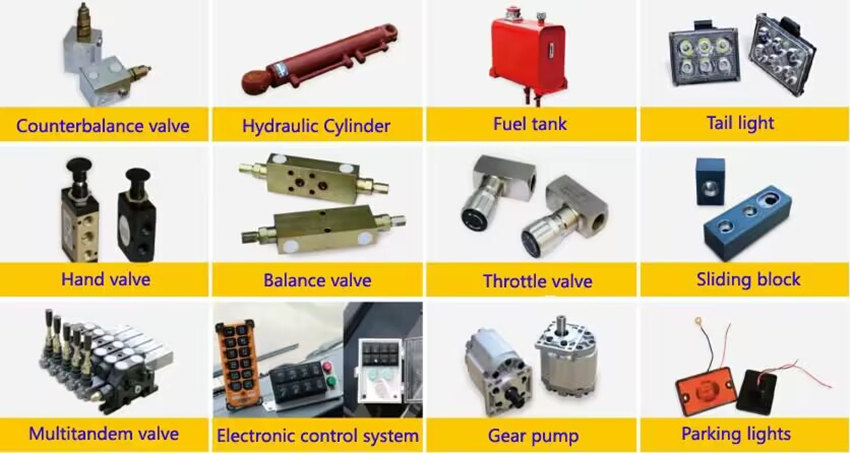

♦ عناصر: تتضمن مضخة هيدروليكية، وصمام تحكم اتجاهي متعدد الاتجاهات، وأسطوانات هيدروليكية، وخزان زيت، وأنابيب.

♦ وظيفة: يوفر الطاقة للرافعة وشفرة الجرافة وفتح وإغلاق الباب الخلفي.

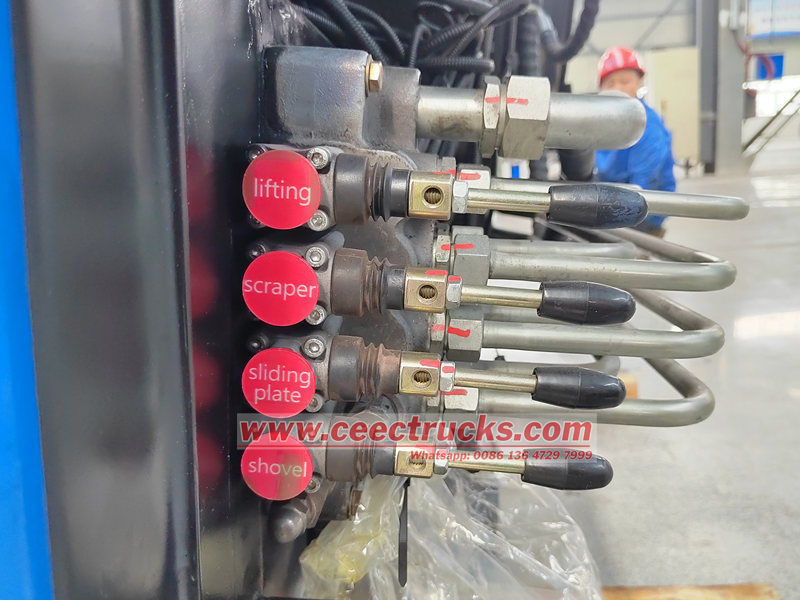

صمام التحكم متعدد الاتجاهات ينسق تشغيل كل أسطوانة، مما يؤدي إلى أتمتة عملية التجميع والضغط والتفريغ.

♦ سمات: يستخدم مضخة تروس عالية الضغط أو مضخة مكبس لضمان ضغط نظام مستقر.

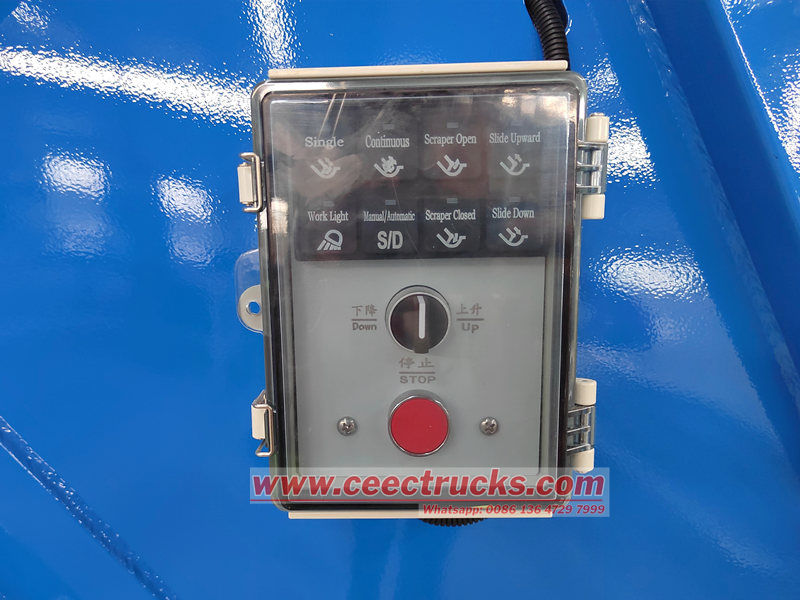

4. نظام التحكم الإلكتروني

● عناصر: يتكون من لوحة تحكم، وأجهزة استشعار، ووحدة تحكم PLC، ودوائر كهربائية.

● وظيفة: يقوم بتشغيل إمالة المحمل، وتحريك شفرة الكاشطة، وضغط شفرة الجرافة.

يقوم بمراقبة ضغط النظام الهيدروليكي ودرجة حرارة الزيت والحمل لمنع التحميل الزائد أو العطل.

» 2. معلمة المنتج لـ جسم نفايات محمل خلفي مخصص بسعة 10 أمتار مكعبة :

جسم تحميل خلفي للنفايات سعة 10 أمتار مكعبة
سلة المهملات	سعة	5- 2 0 سي بي إم
	مادة	جسم سلة المهملات : الجانب 4 مم، الجزء السفلي 5 مم
	تصميم	وحدة كاملة بتصميم مقاوم للتسرب
طرق التحميل	التحميل الخلفي مع نظام رفع الدلو الاختياري
نظام التحكم	لوحة تحكم واحدة في الخلف، ونظام تحكم واحد في الجزء الخلفي من الكابينة هيدروليكي يتم التحكم فيه كهربائيًا + هيدروليكي يدوي
نظام التوزيع	1. مجهزة بصندوق قمامة محكم الغلق ونظام هيدروليكي ونظام تشغيل.
	2. التحميل والضغط والتفريغ التلقائي، ويتم التعامل مع كل ذلك بواسطة شخص واحد
	3. خزان تجميع مياه الصرف الصحي لتجنب أي تلوث أثناء التعامل معها.
	4. ضغط كبير، مقاومة جيدة للتسرب، تشغيل مريح
	الأمن الموثوق
	5. لوحة التحكم الكهربائية لنظام الضغط.
	6. وقت ركوب الدراجة <14~18 ثانية
ملاحظات	1. اللون اختياري
	2. رسم الشعار حسب طلب العميل

» Ⅲ. تفاصيل المنتج والمزايا:

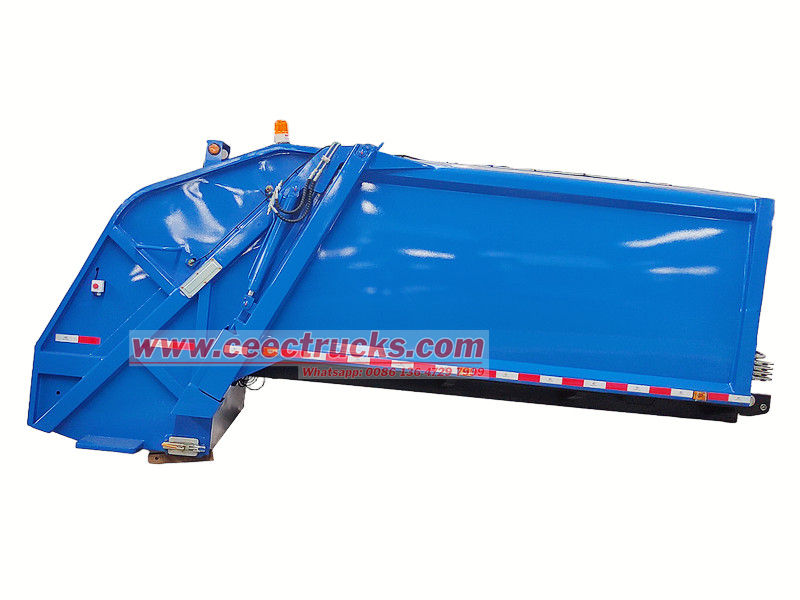

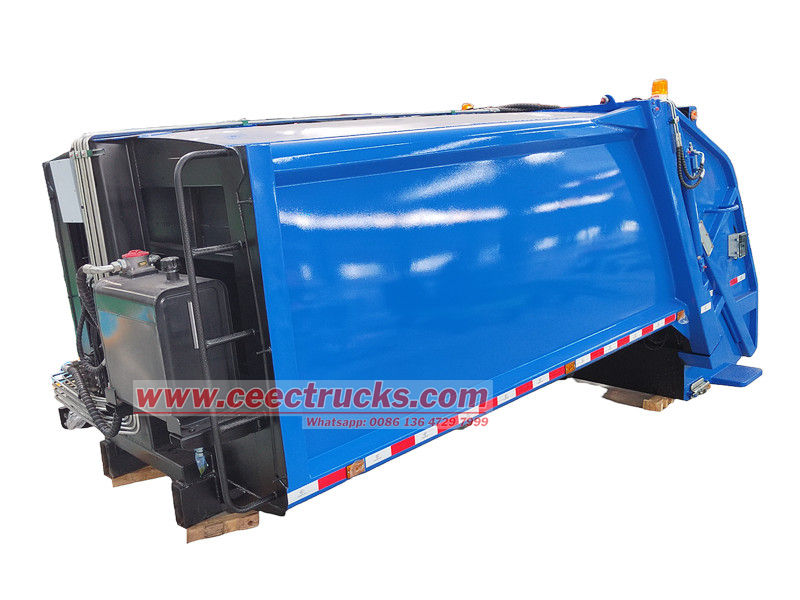

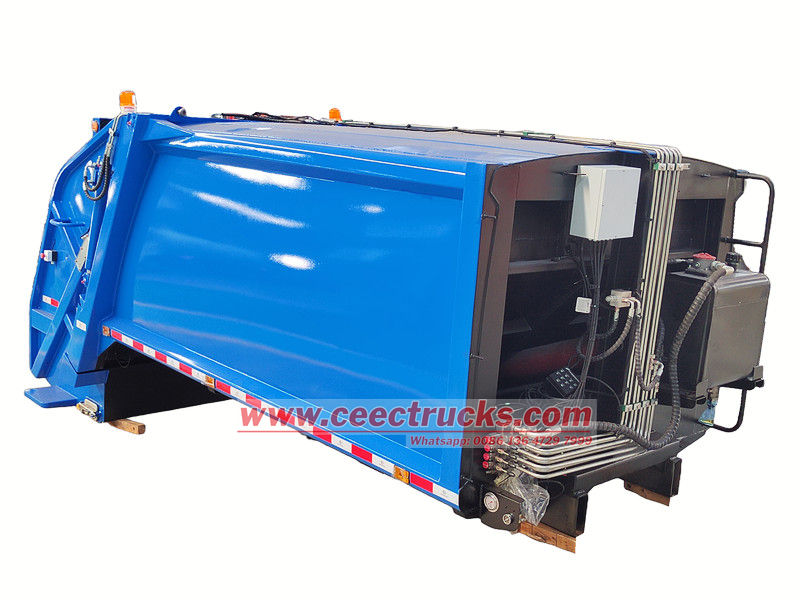

1. جسم محكم الغلق عالي القوة

➤ هيكل شاحنة النفايات الخلفية المُخصصة بسعة 10 أمتار مكعبة هو هيكل مُحكم الغلق، مُلحوم من صفائح فولاذية عالية القوة ومقاومة للتآكل. هيكله المتين والمقاوم للتآكل يسمح بعمليات تحميل وضغط طويلة الأمد.

➤ يقلل الجزء الداخلي الأملس للجسم من بقايا النفايات، كما تم تجهيز الجزء السفلي بشرائح أو قضبان توجيه لضمان الحركة السلسة لشفرة الجرافة.

➤ يتراوح حجم الهيكل من 5 إلى 30 مترًا مكعبًا، اعتمادًا على طراز السيارة، لتلبية احتياجات التحميل في السيناريوهات المختلفة.

2. نظام الضغط الهيدروليكي

➤ يتكامل الجزء العلوي من الجسم مع محمل ودافع يعملان هيدروليكيًا، مما يشكل نظام ضغط من مرحلتين.

➤ يعمل المحمل، المجهز بكاشطة ومنزلق، بواسطة أسطوانة هيدروليكية عالية الضغط. يقوم المحمل تلقائيًا بتفتيت قطع النفايات الكبيرة (مثل الزجاجات البلاستيكية والكرتون) ويضغطها ضغطًا أوليًا. ثم يقوم الدافع بضغط ثانوي قوي، مما يزيد من سعة التحميل بشكل ملحوظ.

3. التحكم الإلكتروني الذكي وتصميم السلامة

➤ الجزء العلوي من الهيكل مزود بنظام تحكم ذكي PLC. تتضمن لوحة التشغيل وظيفة تشغيل بلمسة واحدة، مما يتيح مراقبة الضغط الهيدروليكي، ودرجة حرارة الزيت، وحمولة المركبة عن بُعد، مع توفير تحذيرات فورية من مخاطر التحميل الزائد أو التسرب.

➤ تم تركيب حواجز حماية وأضواء تحذيرية حول المحمل، كما أن آلية قفل الباب الخلفي تعتمد على آليات أمان هيدروليكية وميكانيكية لضمان سلامة النقل. هذا يجعلها خيارًا مثاليًا للصرف الصحي في المدن، وإدارة العقارات السكنية، وغيرها من التطبيقات.

•

•

•
