رافعة Howo 6x4 ذات الذراع المستقيمة هي معدات رفع هندسية فعّالة ومتعددة الاستخدامات. وهي مزودة برافعة XCMG، وتبلغ قدرتها القصوى على الرفع 12 طنًا. تُستخدم على نطاق واسع في المناولة اللوجستية والبناء وغيرها. تصميم ذراعها المستقيم عالي القوة يسمح لها بتحقيق أقصى نصف قطر عمل يبلغ 16 مترًا، وتتعاون مع النظام الهيدروليكي لتحقيق دوران كامل 360 درجة والتحكم الدقيق في زاوية الرفع. شاحنة رافعة ذات ذراع مستقيمة من Howo مُجهّز بنظام أمان ذكي، يشمل حماية من الحمل الزائد، ومُحدِّد عزم الدوران، وشاشة مراقبة آنية لضمان سلامة التشغيل. ويمكن تزويده بمجموعة متنوعة من الملحقات، مثل دلاء الالتقاط والسلال المُعلّقة، لتلبية احتياجات ظروف العمل المُختلفة.

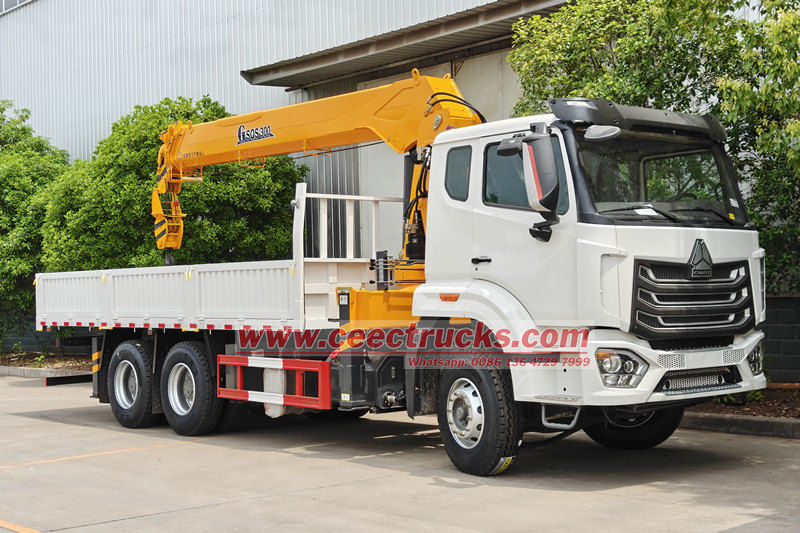

شاحنة رافعة تلسكوبية Howo 6x4
شاحنة رافعة بذراع مستقيمة Howo 6x4 تسمى أيضًا شاحنة رافعة بوم، شاحنة رافعة متحركة HOWO، شاحنة رافعة بذراع مستقيمة HOWO، شاحنة رافعة ذراع ثقيلة HOWO، شاحنة رافعة تلسكوبية HOWO مثبتة، إلخ.
الحمولة الاختيارية هي ٢ طن، ٣.٢ طن، ٤ أطنان، ٥ أطنان، ٦.٣ طن، ٨ أطنان، ١٠ أطنان، ١٢ طنًا، ١٦ طنًا، ١٨ طنًا، ٢٠ طنًا، ٢٥ طنًا، و٣٠ طنًا. للرافعة، يمكنك اختيار ذراع مستقيم أو ذراع قابل للطي.
تم تعديل المركبة على هيكل HOWO، ومجهزة بمحرك WEICHAI WP10.380E22 380HP، قوي، ومتوافق مع ناقل الحركة HW19710، والتحول السلس، ورافعة XCMG GSQS300 في الجزء الخلفي من هيكل المركبة، مع قدرة رفع كبيرة ومدى، وصندوق شحن 6500 × 2300 × 450 مم أدناه، والذي يمكنه حمل الأشياء الثقيلة التي يتم رفعها بواسطة خطاف الرافعة بسهولة.
|

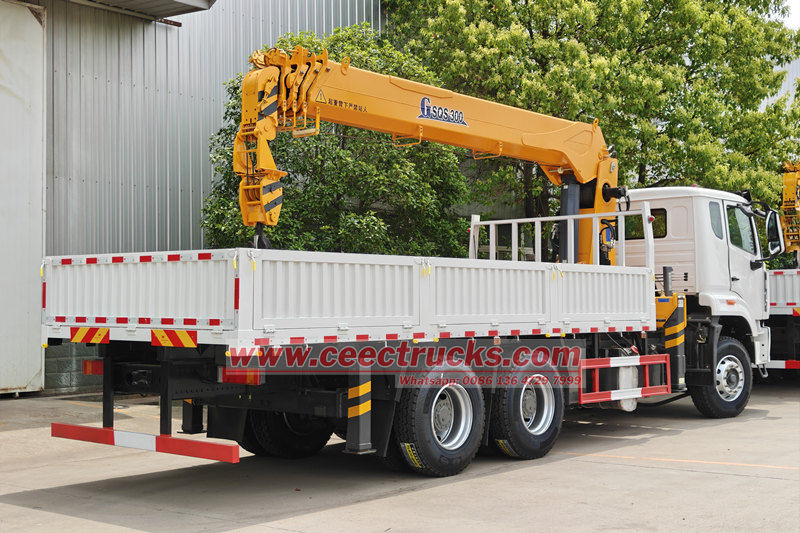

شاحنة رافعة بذراع مستقيمة Howo 6x4 بقوة 380 حصان |
|||
|
البعد الكلي |
9850 × 2500 × 3350 مم |
||
|
الوزن الإجمالي للمركبة |
25000(كجم) |
||
|
وزن السيارة الفارغة |
12500(كجم) |
||
|
مواصفات الهيكل |
|||
|
ماركة الهيكل |
هوو |
||
|
نموذج القيادة |
6x4، يسار |
||
|
كابينة |
كابينة HOWO NX، مقعدين مع سرير نائم، قيادة باليد اليسرى، مع تكييف هواء |
||
|
محرك |
نموذج |
حقن مباشر رباعي الأشواط، 6 أسطوانات متتالية مع تبريد مائي، تبريد داخلي |
|
|
يكتب |
ويتشاي WP10.380E22 |
||
|
قوة |
279 كيلو واط/380 حصان |
||
|
النزوح |
9.726 لتر |
||
|
أقصى عزم دوران |
1600 نيوتن متر |
||
|
السرعة المقدرة |
2200 دورة في الدقيقة |
||
|
نوع الوقود |
ديزل |
||
|
علبة التروس |
HW19710، 10 تروس أمامية، 2 تروس خلفية |
||
|
نظام الفرامل |
فرامل هوائية |
||
|
قاعدة العجلات |
4600+1400 مم |
||
|
إطار |
12.00ر20، 10+1 قطعة |
||
|
مواصفات البنية الفوقية |
|||
|
جسم الشحن |
البعد |
6500×2300×450 مم |
|
|
مادة |
الفولاذ الكربوني Q235 |
||
|
سمك الحمولة |
الجانب 3 مم، الجزء السفلي 4 مم |
||
|
نظام العمل |
نوع الرافعة |
ذراع تلسكوبي مستقيم بأربعة أذرع |
|
|
رافعة |
ماركة كرين |
XCMG GSQS300 |
|
|
أقصى لحظة رفع |
20 مليون |
||
|
أقصى قدرة رفع |
12000 كجم |
||
|
أقصى نصف قطر عمل |
16 مترًا |
||
|
أقصى ارتفاع للرفع |
17.8 مترًا |
||
|
زاوية الدوران |
360 درجة |
||
|
مساحة التثبيت |
1300 ملم |
||
|
أقصى ضغط عمل |
26 ميجا باسكال |
||
|
وزن الرافعة |
4300 كجم |
||
|
سعة خزان الزيت |
240 لترًا |
||
مبدأ عمل شاحنة الرافعة ذات الذراع المستقيمة HOWO 6X4

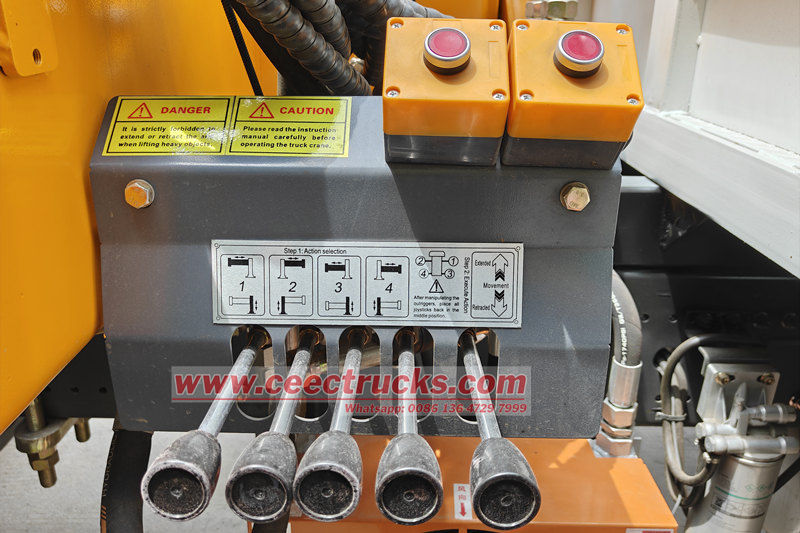

رافعة HOWO ذات الذراع المستقيمة هي معدة رفع مثبتة على هيكل خاص، ويتكون هيكلها الأساسي من نظام هيدروليكي، وذراع مستقيم تلسكوبي، وآلية دوارة، وخطاف. أثناء العمل، يُشغّل المحرك المضخة الهيدروليكية لتوليد زيت عالي الضغط، ويتم ضبط اتجاه تدفق الزيت بواسطة مجموعة صمامات التحكم لتحقيق الوظائف التالية:
● تشغيل الذراع التلسكوبية: يتم تمديد ذراع الرافعة رباعية الأقسام عبر أسطوانة هيدروليكية، ويصل نصف قطر التشغيل الممتد إلى 16 مترًا. طرف الذراع مزود ببكرة وحبل سلكي لرفع الأشياء الثقيلة.
● دوران 360 درجة: يعمل المحرك الدوار على دفع القرص الدوار إلى الدوران، مما يحقق الرفع الدائري الكامل دون زوايا ميتة.
● ضبط السعة المتغيرة: يتم تعديل زاوية ارتفاع الذراع بواسطة الأسطوانة الهيدروليكية لتغيير ارتفاع الرفع وسعته.
● التحكم في الحمل: يقوم مستشعر الضغط بمراقبة الوزن في الوقت الفعلي ويقطع التشغيل تلقائيًا عند التحميل الزائد لضمان السلامة.
شاحنة خدمة هاوو 6×4
مميزات ومزايا رافعة شاحنة هوو
● فعالة ومرنة: يتميز هيكل الذراع المستقيم بسرعة فتح سريعة، وهو مناسب للتحميل والتفريغ المتكرر؛ كما يقلل التصميم المدمج من المساحة المشغولة ويتكيف مع المواقع الضيقة.
● قدرة قوية على التكيف: يمكن تجهيز التصميم المعياري بدلاء اختيارية وسلال معلقة وملحقات أخرى للتعامل مع مهام متعددة مثل المواد السائبة والعمليات الجوية.
● التحكم الدقيق: يحقق الصمام الكهروهيدروليكي النسبي تنظيم السرعة بشكل مستمر، وتصل الحركة الدقيقة إلى مستوى المليمتر، وهو مناسب للرفع الدقيق.
● اقتصادي: يمكن استخدام مركبة واحدة لأغراض متعددة (النقل + الرفع)، مما يقلل من الاستثمار في المعدات؛ حيث يمكن لهيكل HOWO حمل قدرة رفع تتراوح بين 10 إلى 15 طنًا.
● آمنة وموثوقة: صمام الأمان الهيدروليكي المزدوج المقاوم للانفجار، ومحدد عزم الدوران، ومضخة الطوارئ اليدوية تشكل حماية متعددة.

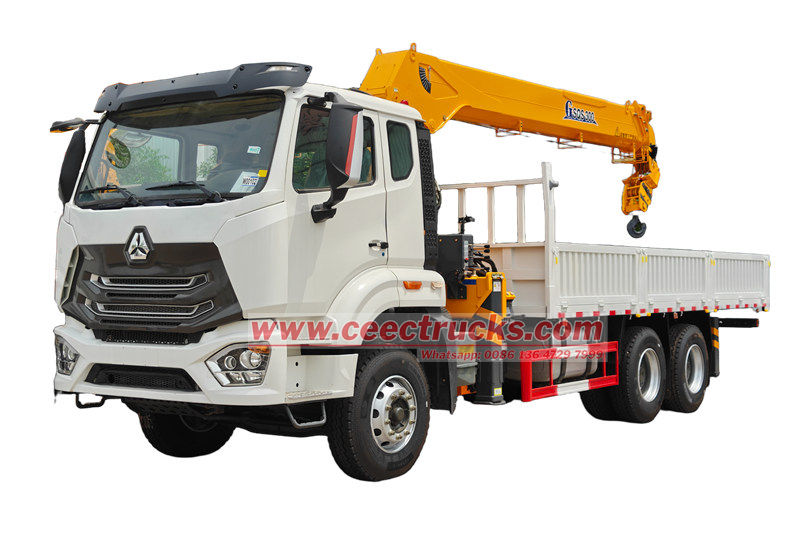

رافعة مثبتة على شاحنة Howo 380 حصان
تطبيق واسع النطاق لشاحنة الرافعة ذات الذراع المستقيمة Howo 6x4 380HP
● الخدمات اللوجستية والنقل: نقل الحاويات في الموانئ، وتحميل وتفريغ الأنابيب الفولاذية/الخشب في سوق مواد البناء.
● البناء الهندسي: تركيب أجزاء الجسر الجاهزة، ورفع المعدات الخاصة بمواقع البناء لمسافات قصيرة.
● الإنقاذ في حالات الطوارئ: إزالة المركبات من موقع الحادث، وتنظيف الحطام بعد الكارثة.
● الصيانة البلدية: فحص وصيانة مصابيح الشوارع، وزراعة الأشجار الخضراء.
